دستگاه فیلتراسیون سری 200 AHA FT200 DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT200 DLP - FT200 AA DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT200 SW DLP - FT200 AA SW DLP |

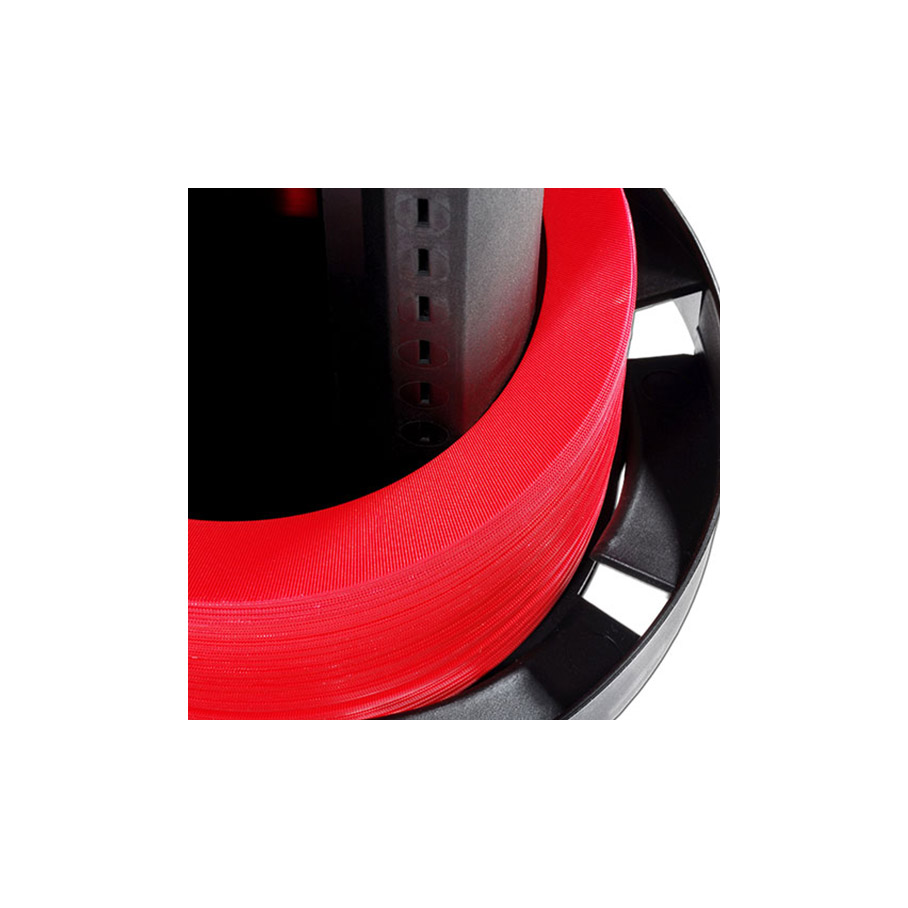

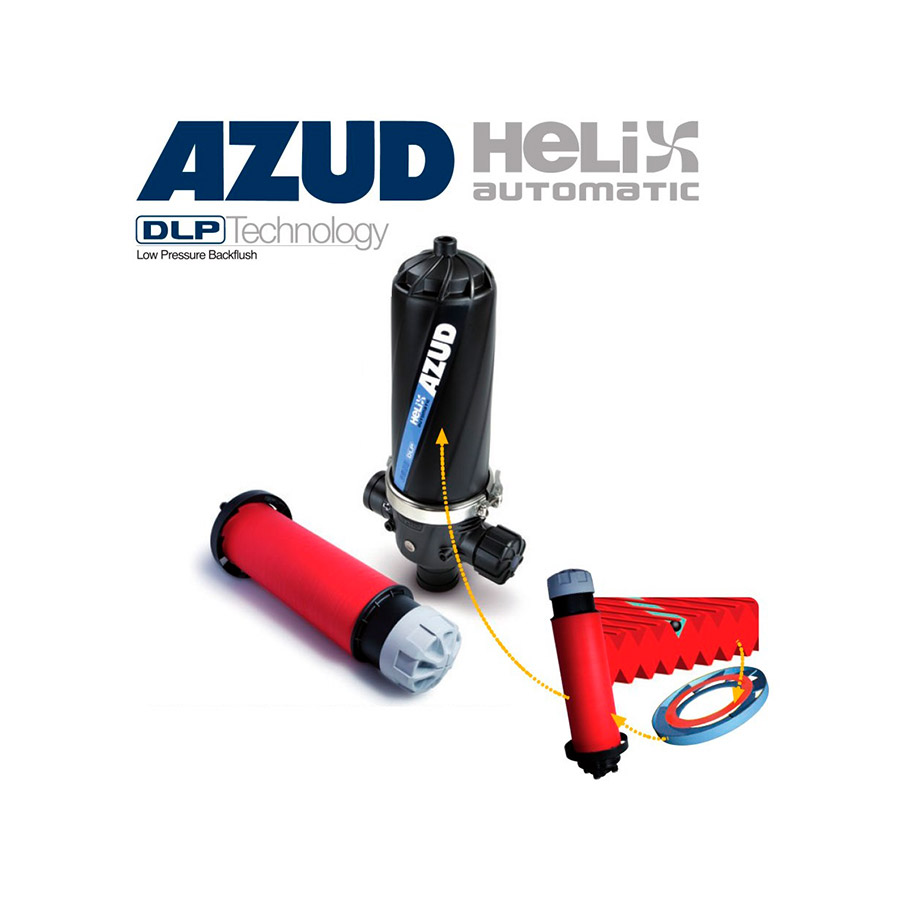

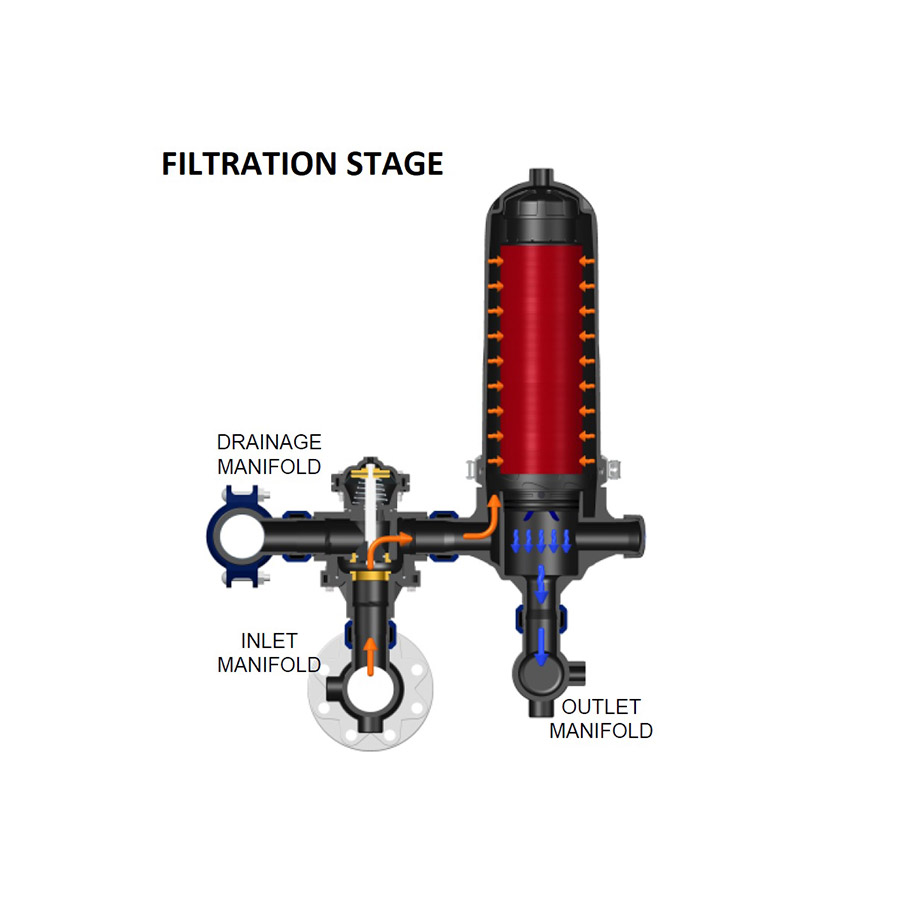

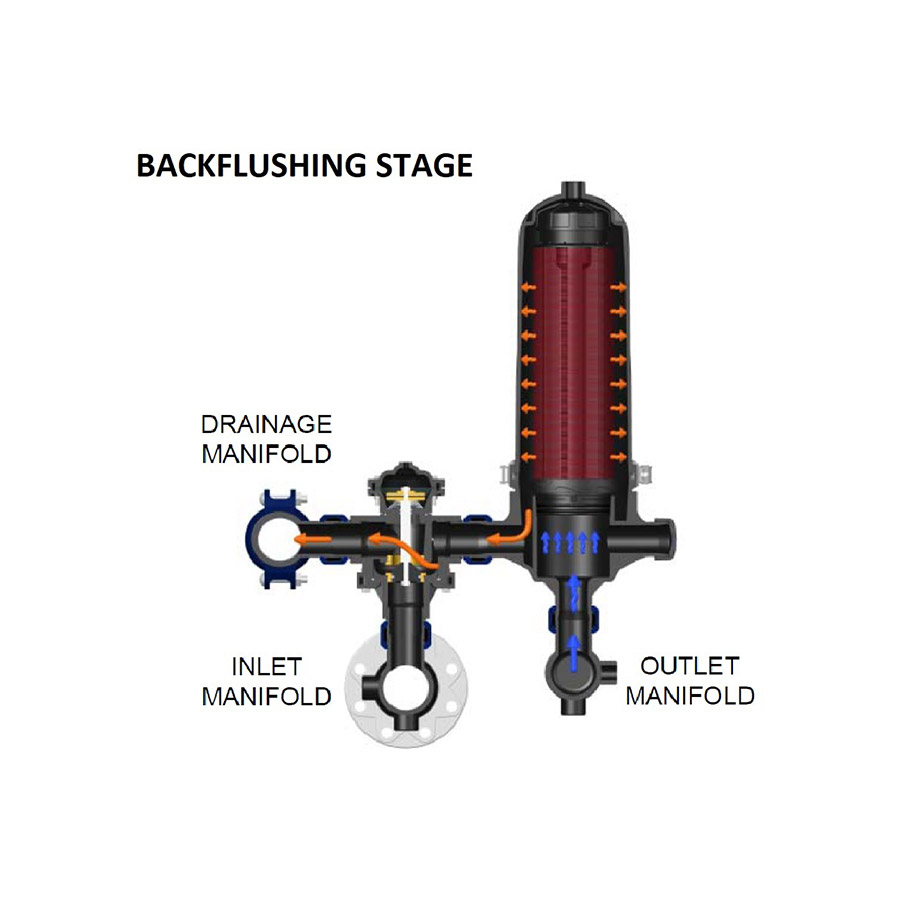

در این پکیج ها از فیلترهای دیسکی 2 اینچ سوپر، ساخت آزود استفاده شده که هر المان فیلتر از مجموعه دیسک های شیاردار با سایز شیار مختلف از 5، 10، 20، 50، 100، 130، 200، 400 میکرون تشکیل شده که بروی هم بصورت فشرده شده، قرار گرفته اند و قابلیت فیلتر کردن ذرات جامد معلق تا سایز مش بندی دیسک ها را دارا می¬باشند. به ازای هر فیلتر یک عدد شیر سه راهه هیدرولیکی جهت شستشوی اتوماتیک دستگاه (بکواش) و یک فشارسنج روغنی (گلیسرین) “1/4 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10) و 1 عدد نصب شده بروی منیفولد خروجی موجود می¬باشد.

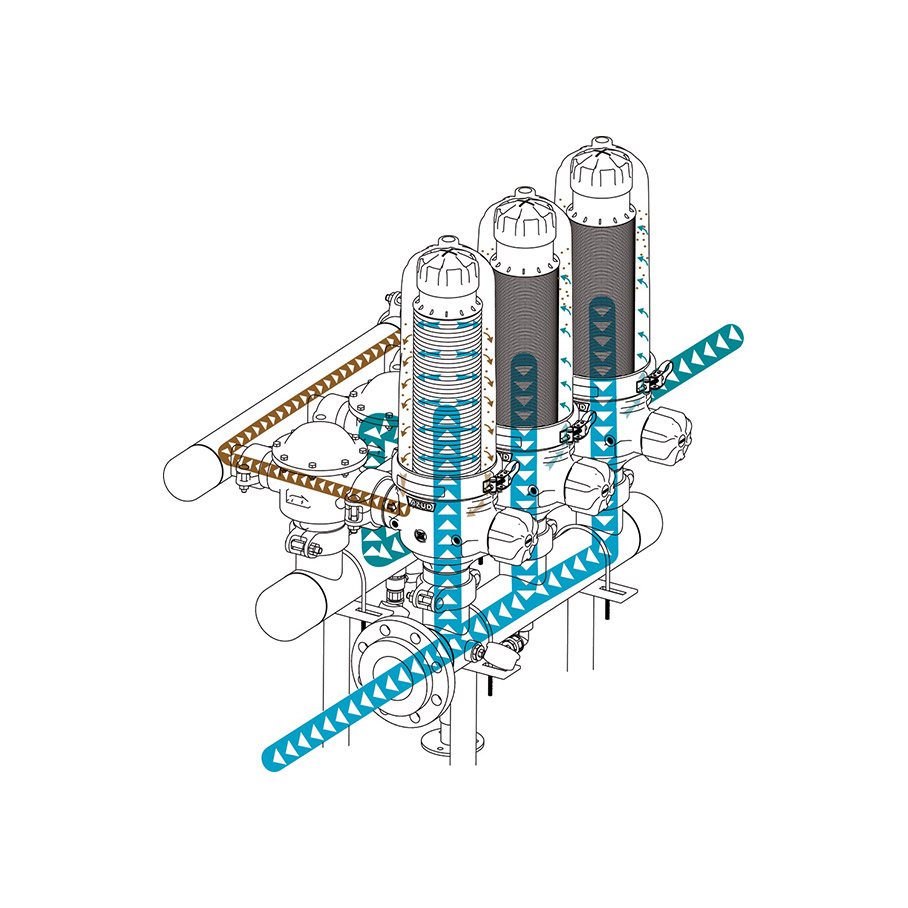

این سری در 2 مدل استاندارد و مخصوص آب دریا، طراحی و ساخته شده است که قابلیت ارائه با سیستم خود شوینده به کمک هوا (Air assist) را نیز دارا می باشد که برای صرفه جویی و جلوگیری از هدر رفت آب هنگام شستشوی فیلتر، نقش بسزایی را ایفا میکند و برای مکان های کم آب بسیار مناسب است این مدل ها با حروف AA در نام محصول مشخص شده است.

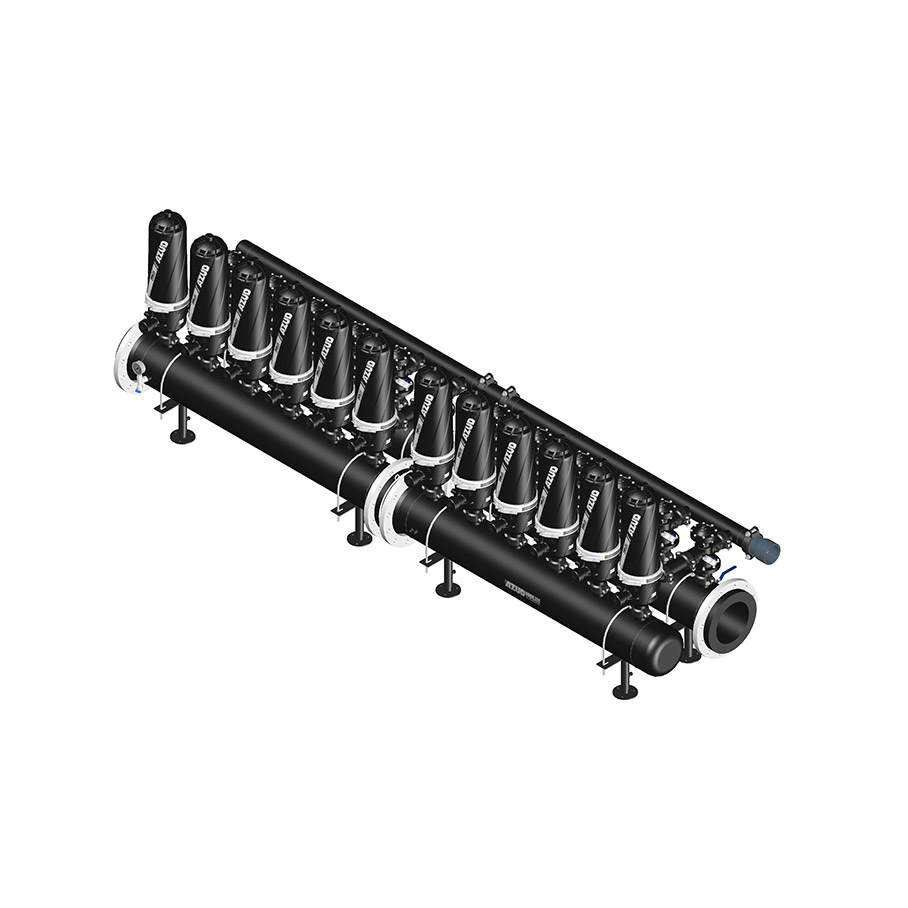

این پکیج ها از 1 الی 12 فیلتر قابل سفارش می باشند که سطح فیلتراسیون را به 19440 سانتی متر مربع و ماکزیمم دبی 288 متر مکعب در ساعت (برای 130 میکرون) میرساند.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده) |
|---|---|
| تعداد فیلتر قابل سفارش در هر پکیج | 1 – 12 فیلتر 2 اینچ از جنس پلی آمید تقویت شده |
| محدوده TDS قابل تحمل | TDS > mg/l 6000 |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| حداقل دبی مورد نیاز جهت شستشو | 2.5 لیتر بر ثانیه برای هر فیلتر (39gpm ) |
| مدت زمان شستشو | 15 – 25 ثانیه برای هر فیلتر |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | پکیج 1 فیلتر و پکیج 5 الی 12 فیلتر : 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون), پکیج 2 فیلتر : 100 – 130 – 200 – 400 (میکرون), پکیج 3 – 4 فیلتر : 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5 – فلنج با استاندارد DIN 2576 – ویکتالیک |
سایر مشخصات
فرمان هیدرولیکی
1 عدد شیر سه راهه دیافراگمی سایز 2 اینچ جهت شستشو برای هر فیلتر – فرمان هیدرولیکی
بدنه: پلی آمید تقویت شده – شفت: فولاد ضد زنگ SS 303 – جایگاه: فولاد ضد زنگ SS 304 – فنر: فولاد ضد زنگ SS 302
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 2 الی 10 اینچ (50-250 میلیمتر) – فلنج / ویکتالیک (شیاردار)
منیفولد تخلیه پساب از جنس پلی اتیلن سنگین (HDPE) با قطر 3 اینچ (90 میلیمتر) – ویکتالیک (شیاردار) / پی وی سی (چسب)
دارای فشارسنج روغنی (گلیسرین) “1/4 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10). 1 عدد برای هر فیلتر و 1 عدد نصب شده بروی منیفولد خروجی
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
| مدل | تعداد فیلتر | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 130 میکرون | حداکثر دبی برای 50 میکرون | ابعاد (mm) طول – عرض – ارتفاع |
|---|---|---|---|---|---|---|

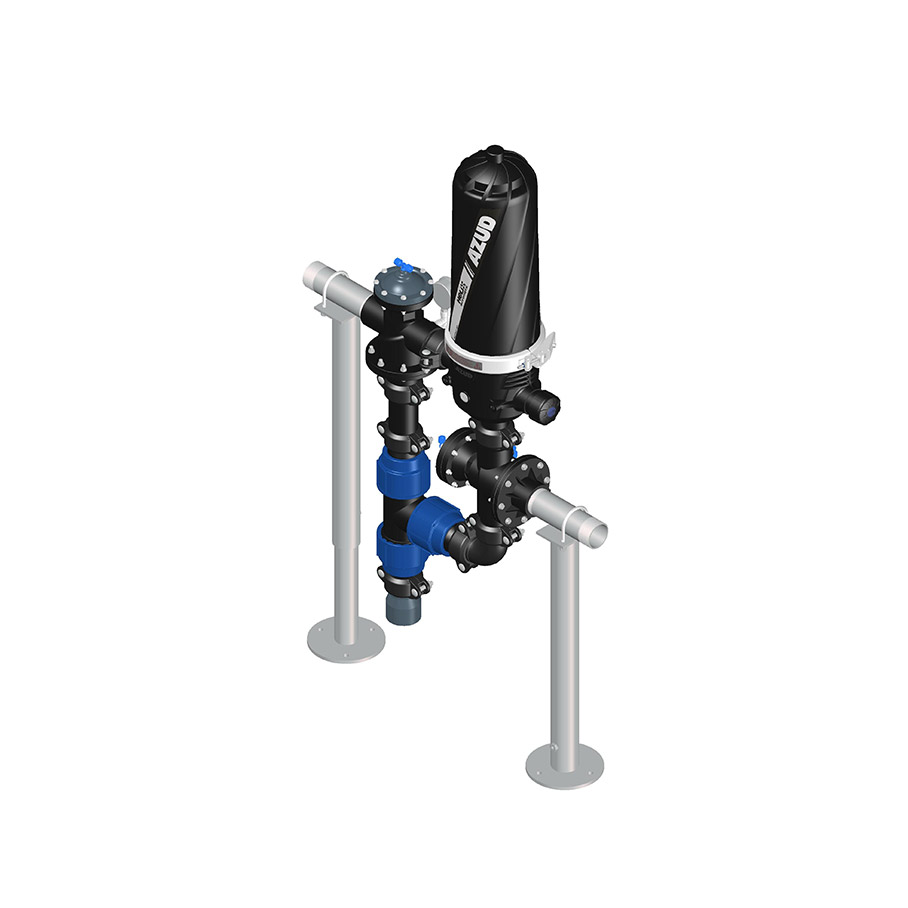

| FT201 | 1 فیلتر 2 اینچ | 1620 | 2 اینچ | 24 (106) | 14 (62) | 842 – 247 – 1483 |
| FT202 | 2 فیلتر 2 اینچ | 3240 | 3 اینچ | 48 (211) | - | 745 – 700 – 1085 |
| FT203 | 3 فیلتر 2 اینچ | 4860 | 3 اینچ 4 اینچ | 50 (220) 72 (317) | 42 (185) | 990 – 700 – 1105 |
| FT204 | 4 فیلتر 2 اینچ | 6480 | 4 اینچ 6 اینچ | 80 (352) 96 (423) | 56 (247) | 1220 – 700 – 1155 |
| FT205 | 5 فیلتر 2 اینچ | 8100 | 4 اینچ 6 اینچ | 80 (352) 120 (528) | 70 (308) | 1560 – 700 – 1155 |
| FT206 | 6 فیلتر 2 اینچ | 9720 | 6 اینچ | 144 (634) | 84 (370) | 1835 – 700 – 1155 |
| FT207 | 7 فیلتر 2 اینچ | 11340 | 6 اینچ | 160 (705) | 98 (432) | 2110 – 700 – 1155 |
| FT208 | 8 فیلتر 2 اینچ | 12960 | 6 اینچ 8 اینچ | 160 (705) 192 (845) | 112 (493) | 2410 – 700 – 1200 2410 – 780 – 1200 |
| FT209 | 9 فیلتر 2 اینچ | 14580 | 6 اینچ 8 اینچ | 160 (705) 216 (951) | 126 (555) | 2685 – 700 – 1200 2685 – 780 – 1200 |
| FT210 | 10 فیلتر 2 اینچ | 16200 | 6 اینچ 8 اینچ | 160 (705) 240 (1057) | 140 (616) | 3005 – 700 – 1200 3005 – 780 – 1200 |
| FT211 | 11 فیلتر 2 اینچ | 17820 | 8 اینچ 10 اینچ | 240 (1057) 264 (1162) | 154 (678) | 3310 – 780 – 1250 3310 – 885 – 1250 |
| FT212 | 12 فیلتر 2 اینچ | 19440 | 8 اینچ 10 اینچ | 240 (1057) 288 (1268) | 168 (740) | 3310 – 780 – 1250 3585 – 885 – 1250 |
- پکیج های 1 الی 3 فیلتر دارای کنترل یونیت FBC103 می باشند.
- پکیج های 4 الی 12 فیلتر دارای کنترل یونیت FBC112 می باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

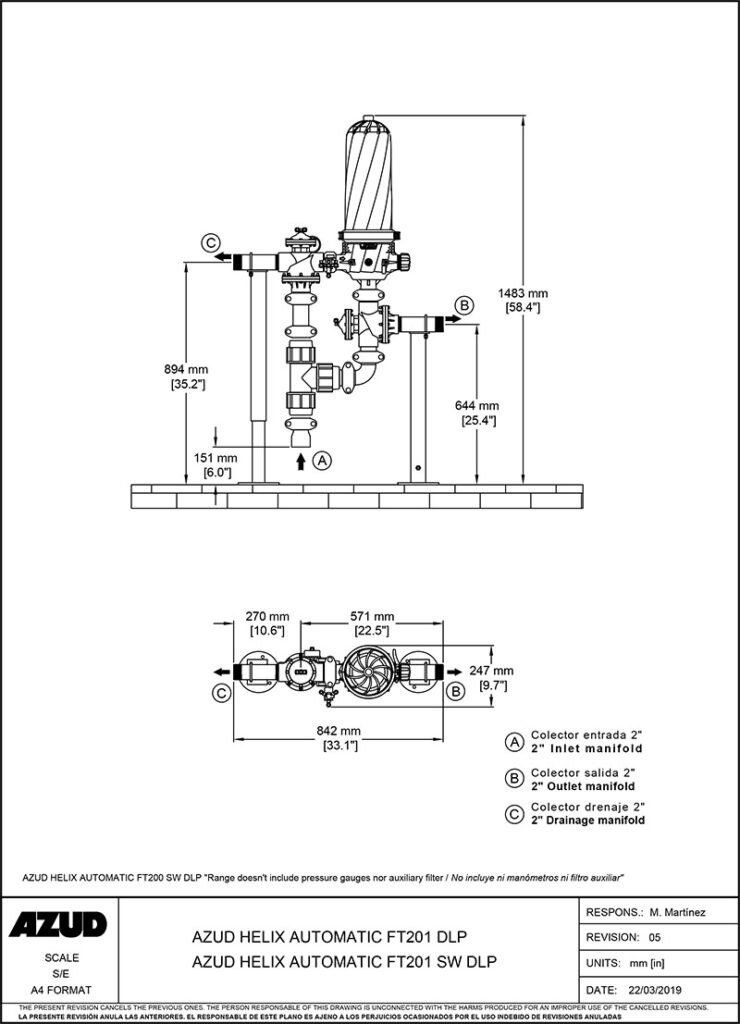

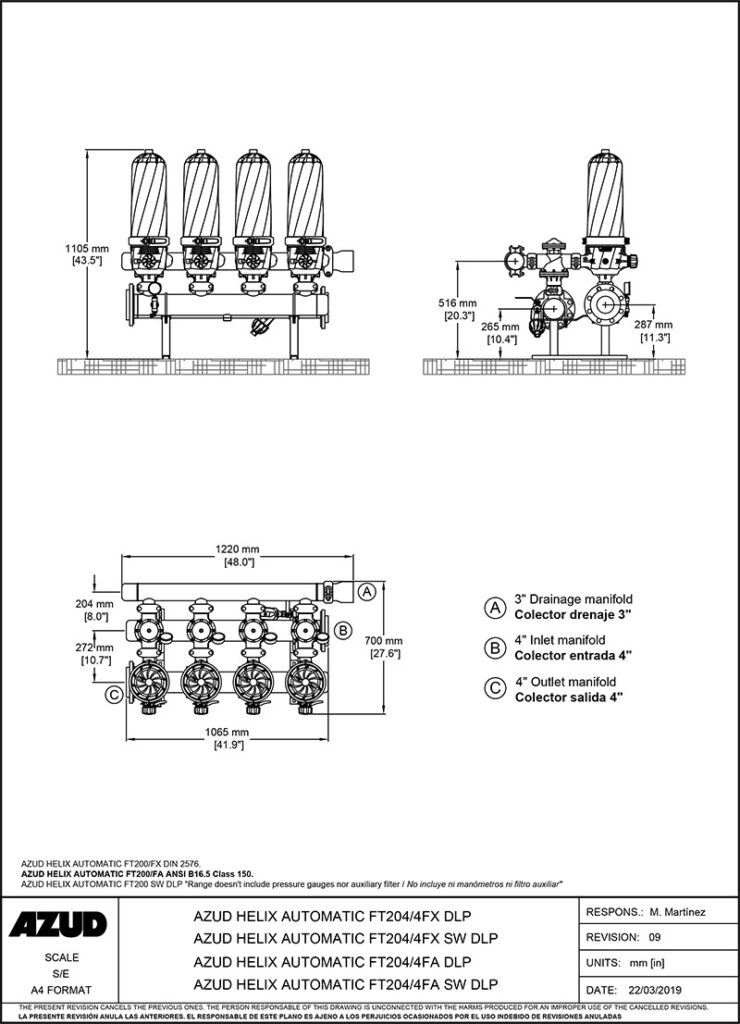

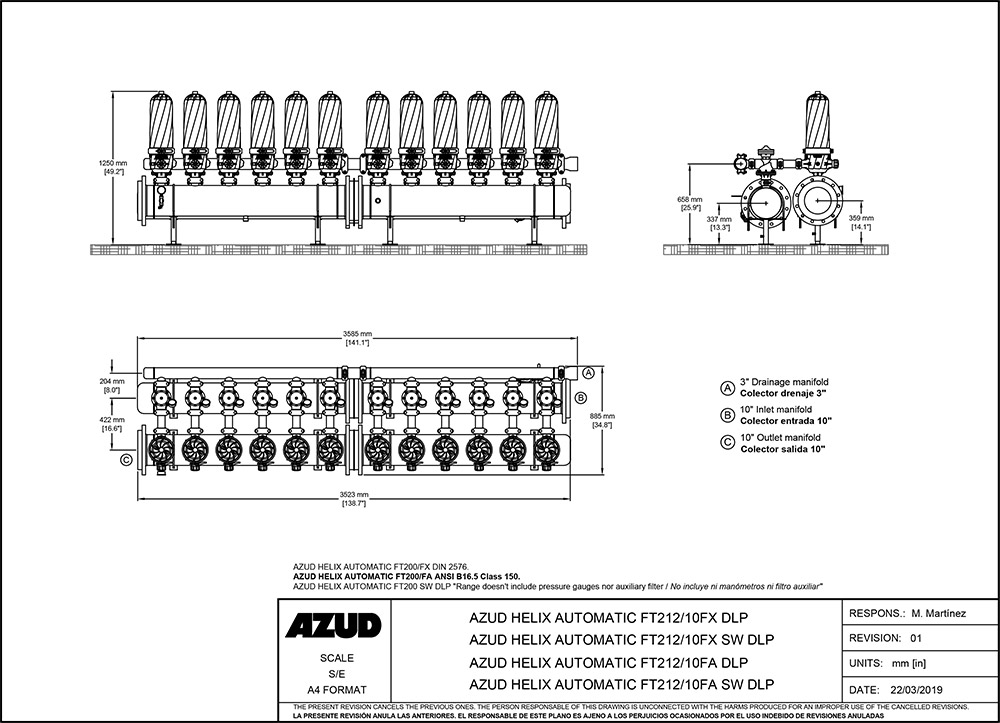

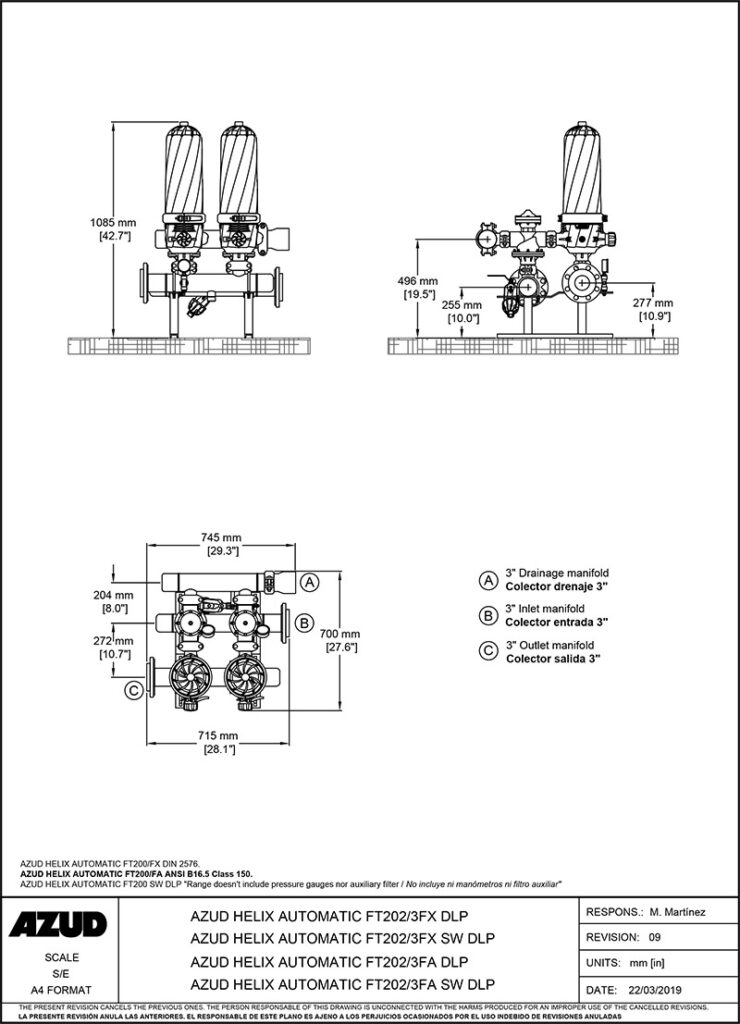

نقشه های فنی
