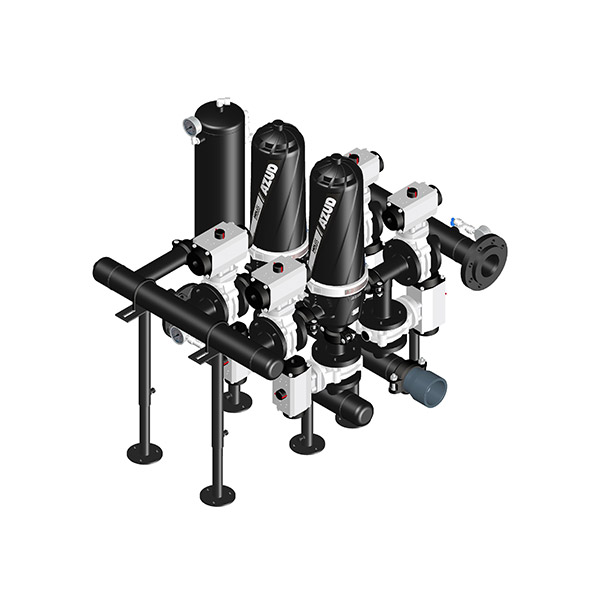

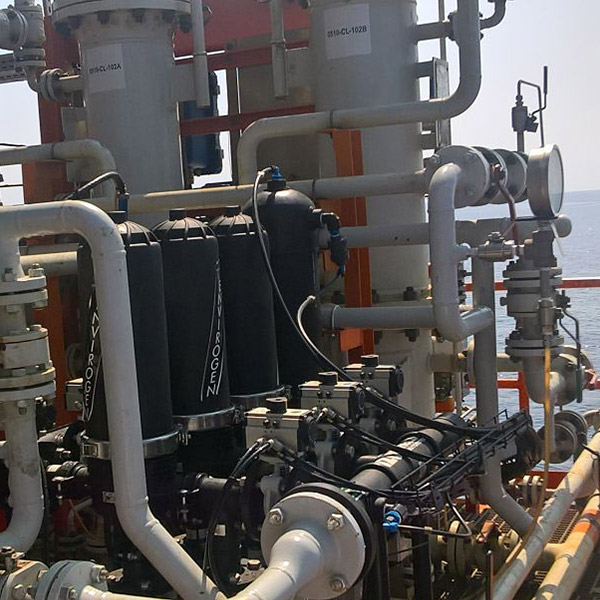

دستگاه فیلتراسیون به کمک هوا سری 700 AHA FT700 AA DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT700 AA DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT700 AA SW DLP |
این سری از لحاظ ظاهری مشابه سری FT200 AA DLP می باشد و از فیلتر های 2 اینچ سوپر ساخت آزود استفاده مینماید با این تفاوت که تمامی مدل ها دارای کنترل پنوماتیکی بوده و بصورت تخصصی برای فشار بسیار کم طراحی شده است. این سری در مدل های استاندارد و مخصوص آب دریا طراحی شده است.

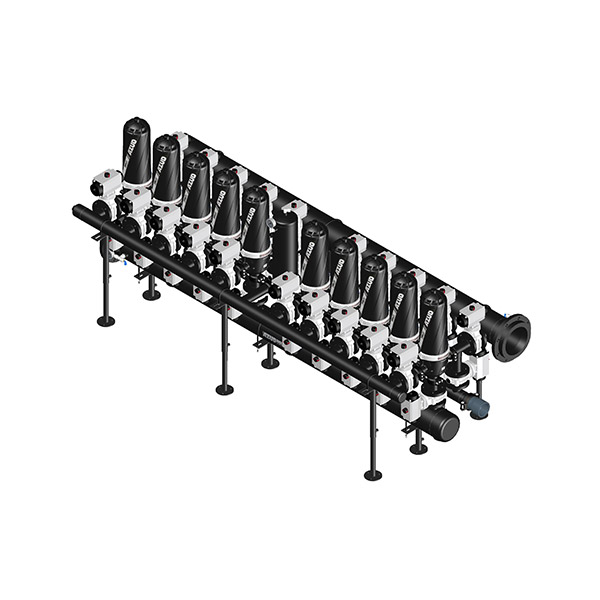

این پکیج ها از 2 الی 10 فیلتر قابل سفارش می باشند که سطح فیلتراسیون را به 16200 سانتی متر مربع و ماکزیمم دبی 220 متر مکعب در ساعت (برای 130 میکرون) میرساند.
2 عدد شیر دو راهه پروانه ای 2 اینچ با محرک پنوماتیکی جهت شستشو برای هر فیلتر تعبیه شده است و قطعات فیلتر بدون نیاز به ابزار، قابلیت جداسازی دارند.
این محصول با سیستم خود شوینده به کمک هوا (Air assist) ارائه شده که برای صرفه جویی و جلوگیری از هدر رفت آب هنگام شستشوی فیلتر، نقش بسزایی را ایفا میکند و برای مکان های کم آب بسیار مناسب است این مدل ها با حروف AA در نام محصول مشخص شده است.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده به کمک هوا) |
|---|---|
| تعداد فیلتر قابل سفارش در هر پکیج | 2 – 10 فیلتر 2 اینچ از جنس پلی آمید تقویت شده |
| محدوده TDS قابل تحمل | سری استانداردTDS > mg/l 6000, سری مخصوص آب دریا TDS: mg/l 55000 – 6000 |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| فشار هوای مورد نیاز برای شستشو | حداقل: 4.5 بار (65psi ), حداکثر: 6 بار (87psi ) |
| دبی هوای فشرده در مدت زمان | 18 لیتر بر ثانیه (285gpm ) x 5 – 8 ثانیه |
| حداقل دبی مورد نیاز جهت شستشو | 10 لیترآب برای هر فیلتر |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5 – فلنج با استاندارد DIN 2576 – ویکتالیک |
سایر مشخصات
فرمان پنوماتیکی
1 عدد مخزن کمکی هوا برای مخلوط شدن با آب جهت شستشوی فیلتر
1 عدد شیر پروانهای با اکچویتور پنوماتیکی با بازگشت فنری 2 اینچ دو راهه و 3 عدد شیر پروانه ای با اکچویتور پنوماتیکی با عملکرد دوگانه، 2 اینچ دو راهه جهت شستشو برای هر فیلتر
بدنه: پلی پروپیلن تقویت شده – جایگاه: لاستیک EPDM** (اتیلن-پروپیلن دیین مونومر)– صفحه دیسک: پلی پروپیلن
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 3 الی 8 اینچ (90 – 200 میلیمتر) – فلنج / ویکتالیک (شیاردار)
منیفولد تخلیه پساب از جنس پلی اتیلن سنگین (HDPE) با قطر 3 اینچ (90 میلیمتر) – ویکتالیک (شیاردار) / سوکت حلال
دارای فشارسنج روغنی (گلیسرین) “4/1 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10). 1 عدد نصب شده بروی منیفولد ورودی و 1 عدد نصب شده بروی منیفولد خروجی و 1 عدد نصب شده بروی مخزن کمکی هوا
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
این سری برای آب با شوری کم / آب دریا و آب با شوری بالا قابل سفارش می باشد.
این نوع لاستیک پایداری خوب شیمیایی در برابر اسید ها و باز ها و مقاومت بسیار بالایی در برابر اوزون دارد. از ویژگی های برجسته EPDM می توان به الاستیسیته زیاد، پایداری حرارتی خوب و دانسیته خیلی کم و مقاوت الکتریکی خیلی خوب اشاره کرد.
مواد استفاده شده در ساخت
| قطعات فیلتر | FT AA DLP مخصوص آب با شوری کم | FT SW AA DLP مخصوص آب دریا و آب با شوری بال |
|---|---|---|
| دیسک های سری MG | پلی پروپیلن (PP) | پلی پروپیلن (PP) |
| دیسک های سری WS | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) |
| فریم نگهدارنده دیسک ها | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) |
| فنر | فولاد ضد زنگ SS 302 | هستلوی HASTELLOY |
| پایه و در پوش | پلی آمید تقویت شده (rPA) | پلی آمید تقویت شده (rPA) |
| کمربند | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L |
| اورینگ آب بندی | NBR | NBR |
| مدل | تعداد فیلتر | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 130 میکرون | حداکثر دبی برای 50 میکرون |
|---|---|---|---|---|---|
| FT702 AA | 2 فیلتر 2 اینچ | 3240 | 3 اینچ | 40 | 34 |
| FT703 AA | 3 فیلتر 2 اینچ | 4860 | 3 اینچ 4 اینچ | 40 72 | 40 51 |
| FT704 AA | 4 فیلتر 2 اینچ | 6480 | 4 اینچ 6 اینچ | 72 96 | 68 68 |
| FT705 AA | 5 فیلتر 2 اینچ | 8100 | 4 اینچ 6 اینچ | 72 120 | 72 85 |
| FT706 AA | 6 فیلتر 2 اینچ | 9720 | 6 اینچ | 120 | 120 |
| FT707 AA | 7 فیلتر 2 اینچ | 11340 | 6 اینچ | 120 | 120 |
| FT708 AA | 8 فیلتر 2 اینچ | 12960 | 6 اینچ 8 اینچ | 120 192 | 120 136 |
| FT709 AA | 9 فیلتر 2 اینچ | 14580 | 6 اینچ 8 اینچ | 120 216 | 120 153 |
| FT710 AA | 10 فیلتر 2 اینچ | 16200 | 6 اینچ 8 اینچ | 120 220 | 120 170 |
- پکیج های فیلتراسیون دارای کنترل یونیت FBC110 AA می باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

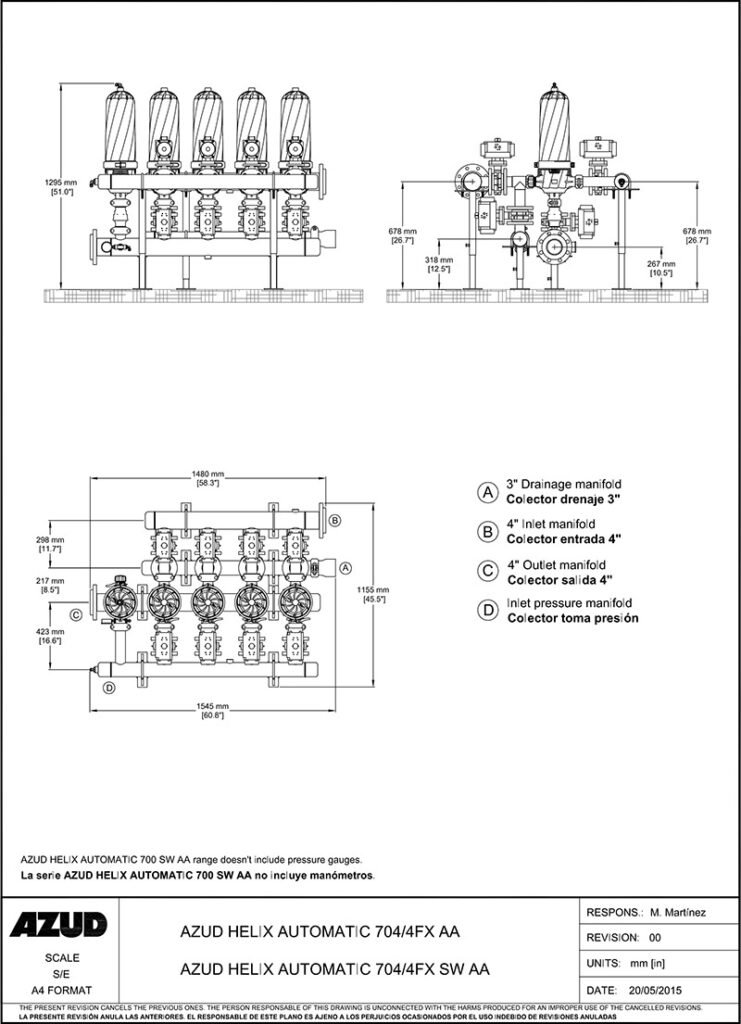

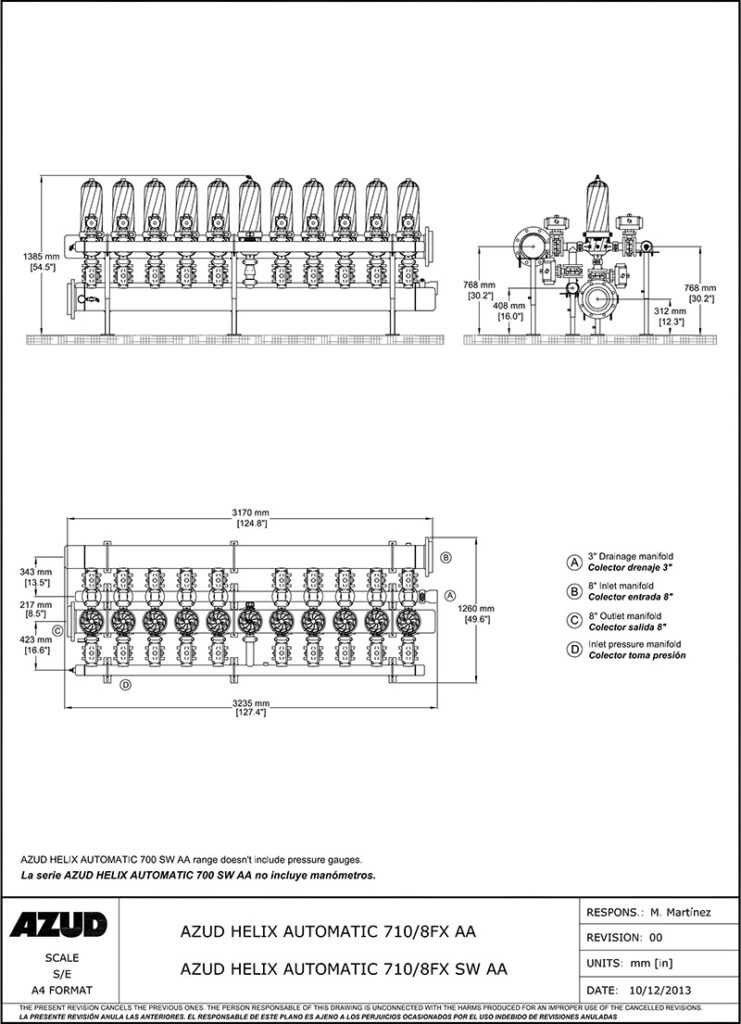

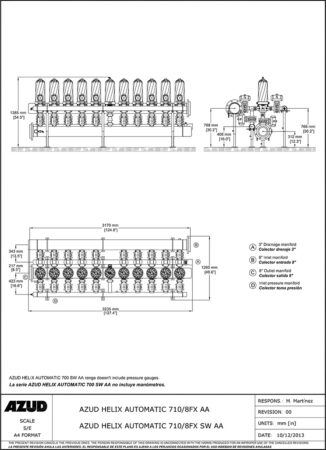

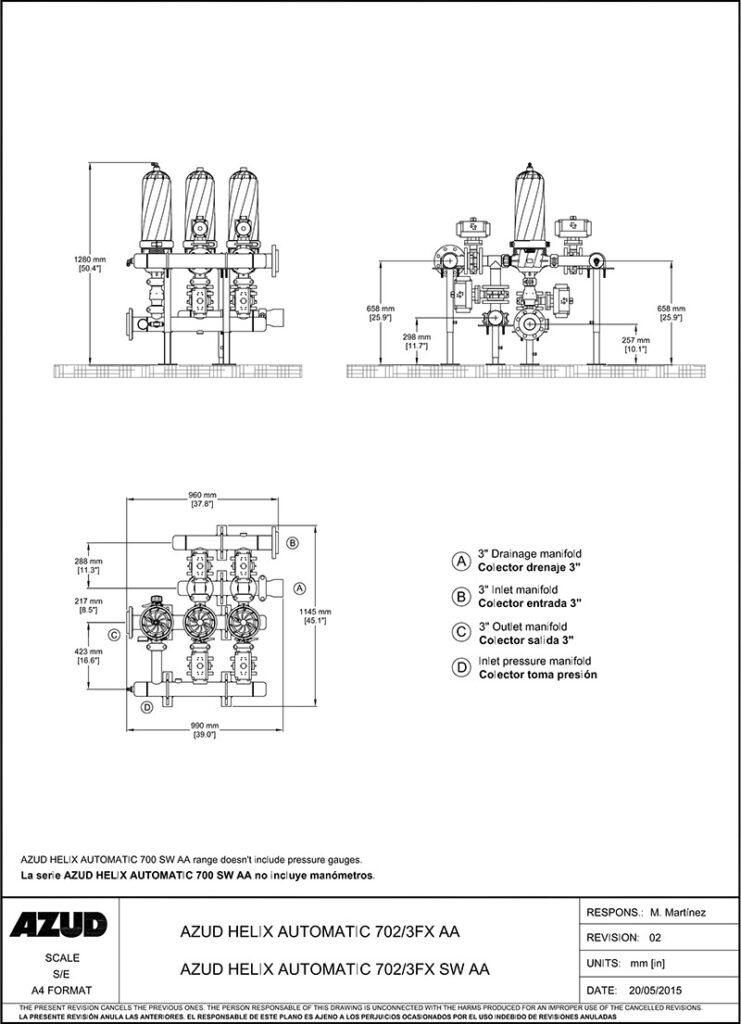

نقشه های فنی
