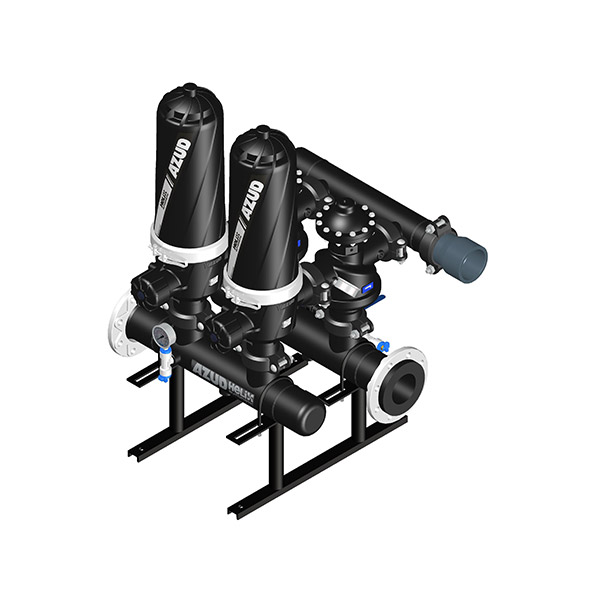

دستگاه فیلتراسیون سری 300 AHA FT300 DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT300 DLP |
| سری مخصوص فشار کاری بالا (16 بار) مناسب برای آب با شوری کم | FT300 HP DLP |
در این پکیجها از فیلترهای دیسکی 3 اینچ، ساخت آزود استفاده شده که هر المان فیلتر از مجموعه دیسک های شیاردار با سایز شیار مختلف از 100، 130، 200، 400 میکرون تشکیل شده که بروی هم بصورت فشرده شده، قرار گرفته اند و قابلیت فیلتر کردن ذرات جامد معلق تا سایز مش بندی دیسک ها را دارا میباشند. به ازای هر فیلتر یک عدد شیر سه راهه هیدرولیکی جهت شستشوی اتوماتیک دستگاه (بکواش) و یک فشارسنج روغنی (گلیسرین) “4/1 رزوه ای و 1 عدد نصب شده بروی منیفولد خروجی موجود میباشد (در مدل استاندارد).
این پکیج ها از 2 الی 8 فیلتر قابل سفارش می باشند که سطح فیلتراسیون را به 12960 سانتی متر مربع و ماکزیمم دبی 220 متر مکعب در ساعت (برای 130 میکرون) میرساند.
این سری در دو مدل استاندارد و مخصوص فشار کاری بالا طراحی و ساخته شده است که قابلیت انجام عمل فیلتراسیون تا فشار کاری 10 بار را در مدل استاندارد و 16 با ر در مدل HP (PN16) را برای کاربر فراهم مینماید.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده) |
|---|---|
| تعداد فیلتر قابل سفارش در هر پکیج | 2 – 8 فیلتر 3 اینچ از جنس پلی آمید تقویت شده |
| محدوده TDS قابل تحمل | TDS > mg/l 6000 |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| حداقل دبی مورد نیاز جهت شستشو | 2.5 لیتر بر ثانیه برای هر فیلتر (39gpm ) |
| مدت زمان شستشو | 15 – 25 ثانیه برای هر فیلتر |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | دیسک های سری MG : 100 – 130 – 200 – 400 (میکرون), دیسک های سری WS : 100 – 130(میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5 – فلنج با استاندارد DIN 2576 – ویکتالیک |
سایر مشخصات
فرمان هیدرولیکی
1 عدد شیر سه راهه دیافراگمی سایز 3 اینچ جهت شستشو برای هر فیلتر – فرمان هیدرولیکی
بدنه: پلی آمید تقویت شده – شفت: فولاد ضد زنگ SS 303 – جایگاه: فولاد ضد زنگ SS 304 – فنر: فولاد ضد زنگ SS 302
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 4 الی 8 اینچ (110-200 میلیمتر) – فلنج / ویکتالیک (شیاردار)
منیفولد تخلیه پساب از جنس پلی اتیلن سنگین (HDPE) با قطر 3 اینچ (90 میلیمتر) – ویکتالیک (شیاردار) / پی وی سی (چسب)
دارای فشارسنج روغنی (گلیسرین) “4/1 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10). 1 عدد برای هر فیلتر و 1 عدد نصب شده بروی منیفولد خروجی
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
| مدل | تعداد فیلتر | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 130 میکرون | ابعاد (mm) - طول – عرض – ارتفاع |
|---|---|---|---|---|---|
| FT302 | 2 فیلتر 3 اینچ | 3240 | 4 اینچ | 64 (281) | 745 – 785 – 1160 |
| FT303 | 3 فیلتر 3 اینچ | 4860 | 4 اینچ | 70 (295) | 990 – 785 – 1160 |
| FT304 | 4 فیلتر 3 اینچ | 6480 | 6 اینچ | 120 (528) | 1220 – 785 – 1210 |
| FT305 | 5 فیلتر 3 اینچ | 8100 | 6 اینچ | 120 (528) | 1560 – 785 – 1210 |
| FT306 | 6 فیلتر 3 اینچ | 9720 | 6 اینچ 8 اینچ | 120 (528) 192 (739) | 1835 – 785 – 1210 1860 – 785 – 1250 |
| FT307 | 7 فیلتر 3 اینچ | 11340 | 8 اینچ | 220 (968) | 2135 – 785 – 1250 |

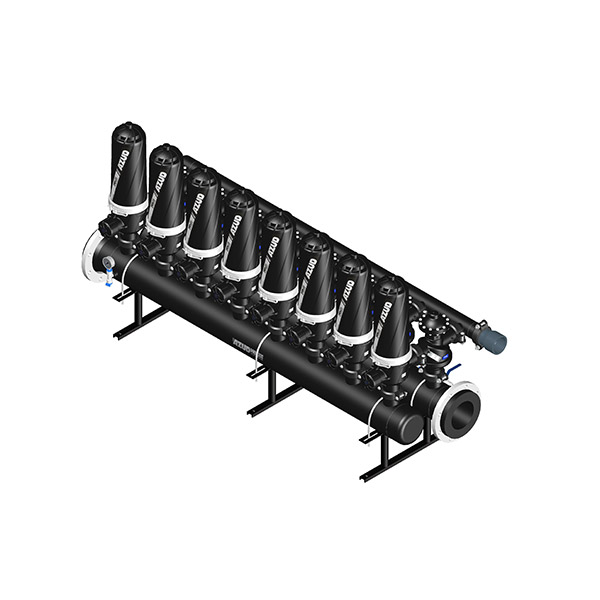

| FT308 | 8 فیلتر 3 اینچ | 12960 | 8 اینچ | 220 (968) | 2410 – 785 – 1250 |
- پکیج های 2 الی 3 فیلتر دارای کنترل یونیت FBC103 می باشند.
- پکیج های 4 الی 8 فیلتر دارای کنترل یونیت FBC112می باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

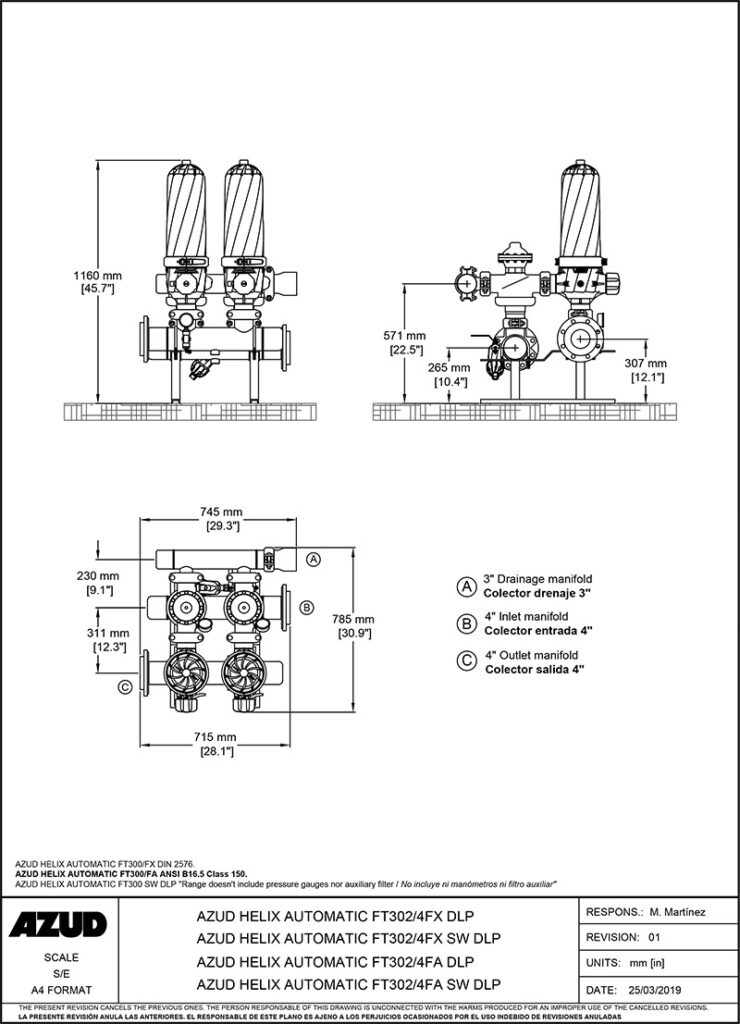

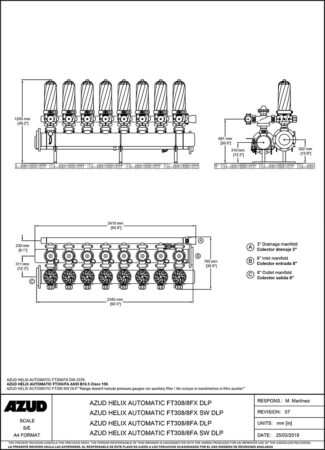

نقشه های فنی
