دستگاه فیلتراسیون سری 4DC AHA FT4DC DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT4DC DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT4DC SW DLP |
در این پکیج ها از فیلترهای دیسکی 4 اینچ سوپر آزود (دوقلو) استفاده میشود که هر المان فیلتر از مجموعه دیسک های شیاردار با سایز شیار مختلف از 5، 10، 20، 50، 100، 130، 200، 400 میکرون تشکیل شده که بروی هم بصورت فشرده شده، قرار گرفته اند و قابلیت فیلتر کردن ذرات جامد معلق تا سایز مش بندی دیسک ها را دارا می باشند.
این پکیج ها با 6، 8 و 12 فیلتر (دوقلو) قابل سفارش می باشند که سطح فیلتراسیون را به 38880 سانتی متر مربع و ماکزیمم دبی 624 متر مکعب در ساعت (برای 130 میکرون) میرساند.

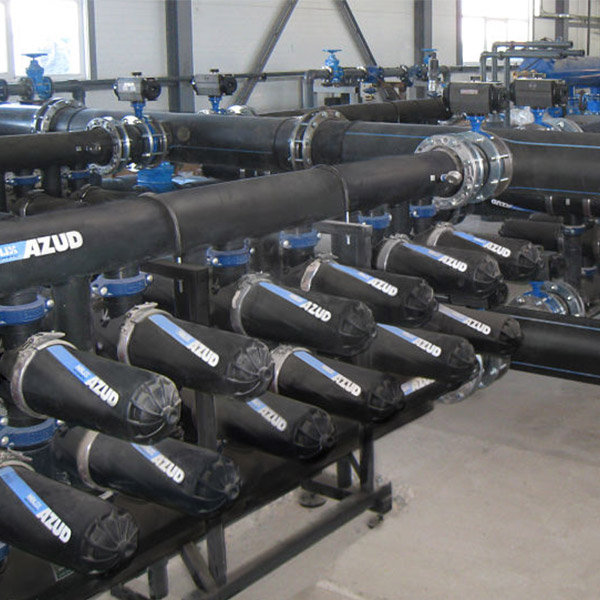

تفاوت اصلی این سری با سری FT4DCL در حذف شیر های سه راهه و فشار سنج برای هر فیلتر، در راستای پایین آوردن قیمت تمام شده برای مشتری می باشد. از آنجاییکه این پکیج ها برای پروژه های بزرگ با دبی بالا مانند پروژه های نفتی و گازی، پتروشیمی، صنعتی و … مورد استفاده قرار می گیرند معمولا چند پکیج بصورت موازی با یکدیگر در محل پروژه نصب و در زمان بکواش، تمام پکیج بصورت یک المان درنظر گرفته شده و بصورت یکپارچه وارد عمل شستشوی معکوس می شود درحالیکه پکیج های موازی شده با آن در حال تصفیه آب می¬باشند. همچنین برای صرفه جویی در فضای محل نصب، نوع چیدمان فیلترها در این سری از حالت یک ردیفه به دو ردیفه تغییر پیدا کرده و در صورت لزوم قابلیت طراحی و نصب بصورت عمودی نیز امکان پذیر می باشد.
یک عدد فشارسنج روغنی (گلیسرین) “4/1 با دو مقیاس bar/psi (psi 0-145 / bar 0-10) نصب شده در تابلوی کنترل موجود می باشد.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده) – ماژول های تصفیه آب جریان بالا |
|---|---|
| تعداد فیلتر قابل سفارش در هر پکیج | 6 یا 8 یا 12 فیلتر 4 اینچ دوقلو از جنس پلی آمید تقویت شده (مجموعاً 12 – 16 – 24 فیلتر) |
| محدوده TDS قابل تحمل | TDS > mg/l 6000 |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| حداقل دبی مورد نیاز جهت شستشو | 5 لیتر بر ثانیه (79gpm ) x تعداد فیلتر دو قلو |
| مدت زمان شستشو | 30 – 45 ثانیه برای هر پکیج فیلتر |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5, فلنج با استاندارد DIN 2576 |
سایر مشخصات
فرمان پنوماتیکی
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 6 الی 12 اینچ (160-315 میلیمتر) – فلنج
دستگاه فاقد شیرهای ورود و خروج می باشد.
پیشنهاد: 1 عدد شیر پروانهای دارای اکچویتور پنوماتیکی با بازگشت فنری و 1 عدد شیر پروانه ای دارای اکچویتور پنوماتیکی با عملگر دوگانه برای هر پکیج فیلتراسیون
بدنه: آلومینیم – آب بندی: لاستیک EDPM (اتیلن-پروپیلن دیین مونومر) – دیسک: چدن روکش دار
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
| مدل | تعداد فیلتر | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی (خروجی پساب) | حداکثر دبی برای 50 میکرون | ابعاد (mm) - طول – عرض – ارتفاع |
|---|---|---|---|---|---|
| برای درجات فیلتراسیون: 5 – 10 – 20 – 50 (میکرون) | |||||
| FT4DC6/6 | 6 فیلتر 4 اینچ دوقلو | 19440 | 6 اینچ (6 اینچ) | 160 (704) | 1405 – 1200 – 1680 |
| FT4DC8/8 | 8 فیلتر 4 اینچ دوقلو | 25920 | 8 اینچ (8 اینچ) | 224 (987) | 1795 – 1200 – 1760 |
| FT4DC12/10 | 12 فیلتر 4 اینچ دوقلو | 38880 | 10 اینچ (10 اینچ) | 336 (1480) | 2665 – 1200 – 1865 |
| برای درجات فیلتراسیون: 100 – 130 – 200 – 400 (میکرون) | |||||
| FT4DC6/8-6 | 6 فیلتر 4 اینچ دوقلو | 19440 | 8 اینچ (6 اینچ) | 240 (1057) | 1405 – 1200 – 1760 |
| FT4DC8/10-8 | 8 فیلتر 4 اینچ دوقلو | 25920 | 10 اینچ (8 اینچ) | 380 (1673) | 1865 – 1200 – 1865 |
| FT4DC12/12-10 | 12 فیلتر 4 اینچ دوقلو | 38880 | 12 اینچ (10 اینچ) | 624 (2747) | 2665 – 1200 – 2000 |

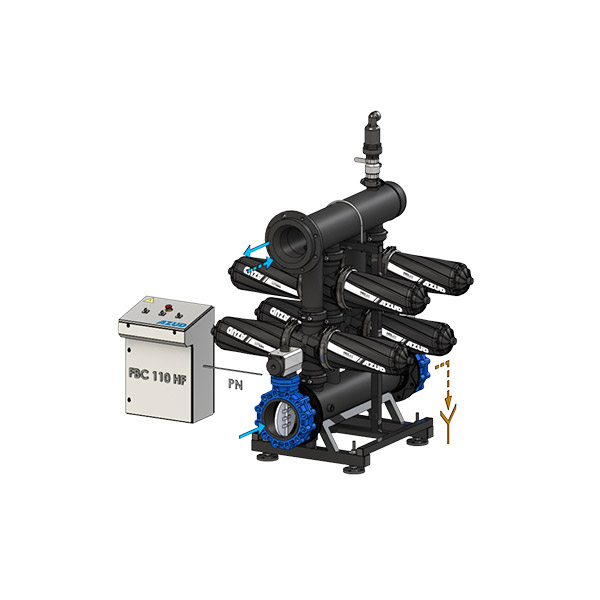

- پکیج های فیلتراسیون دارای کنترل یونیت FBC110 HFمی باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.
