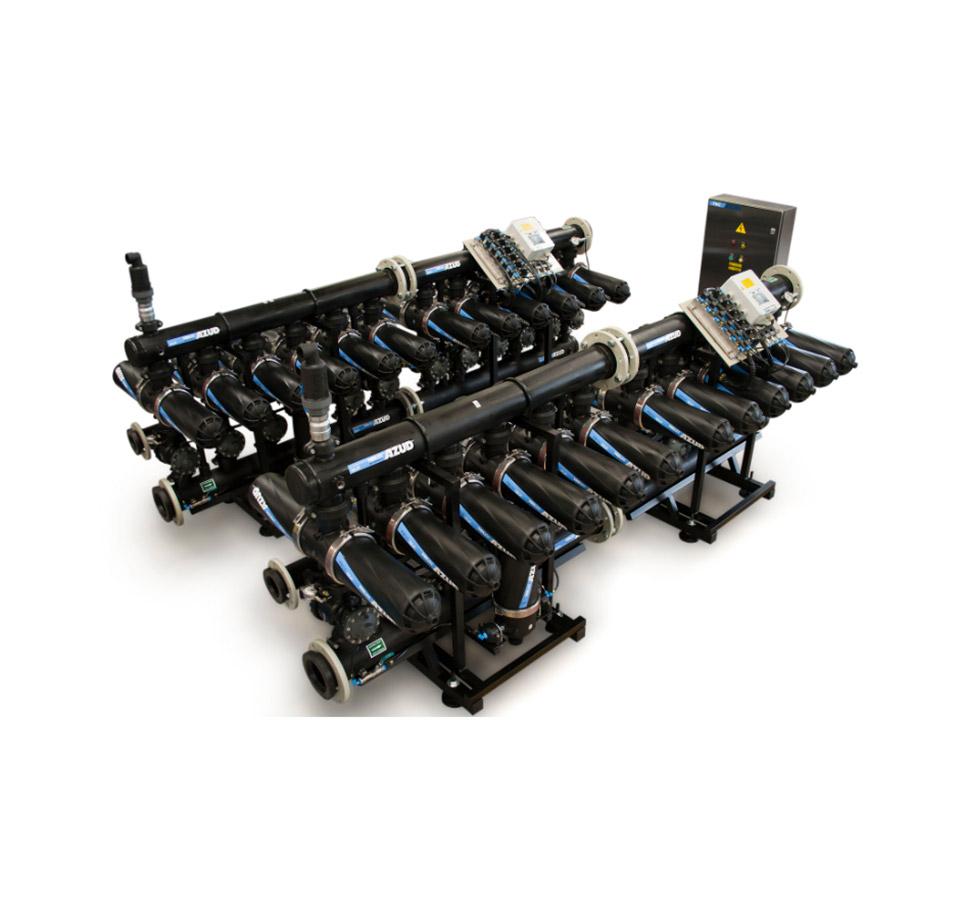

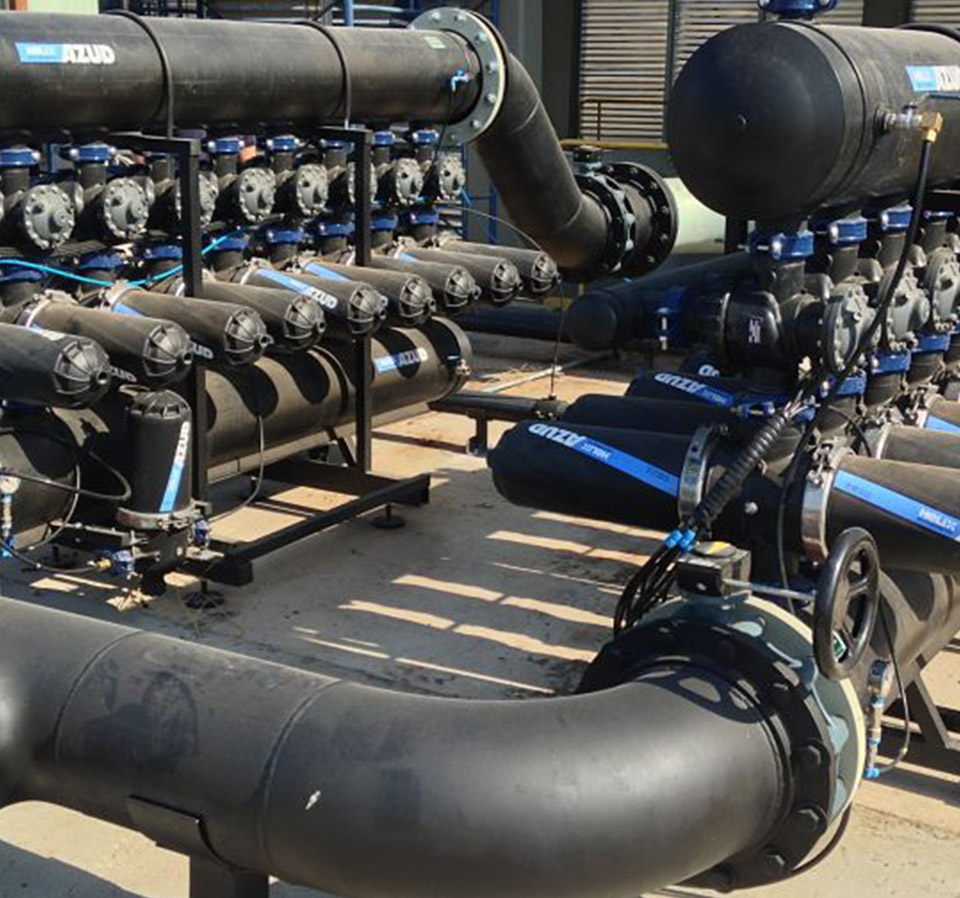

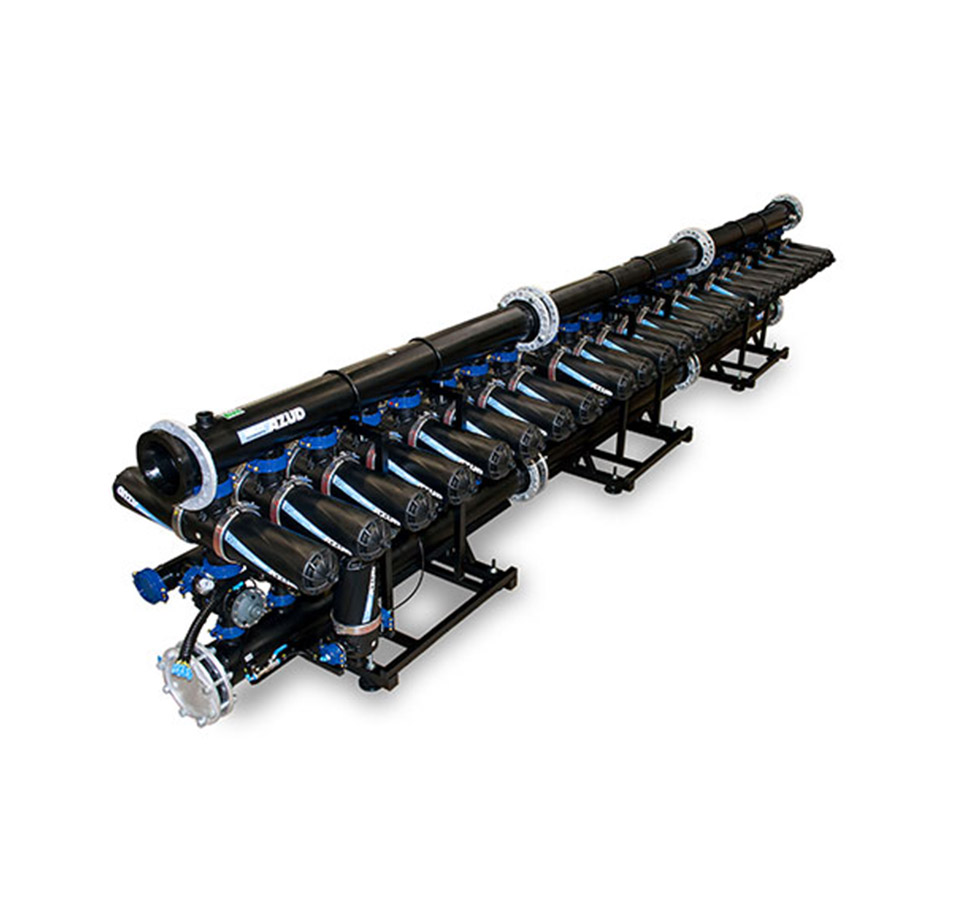

دستگاه فیلتراسیون سری 4DCL AHA FT4DCL DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT4DCL DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT4DCL SW DLP |

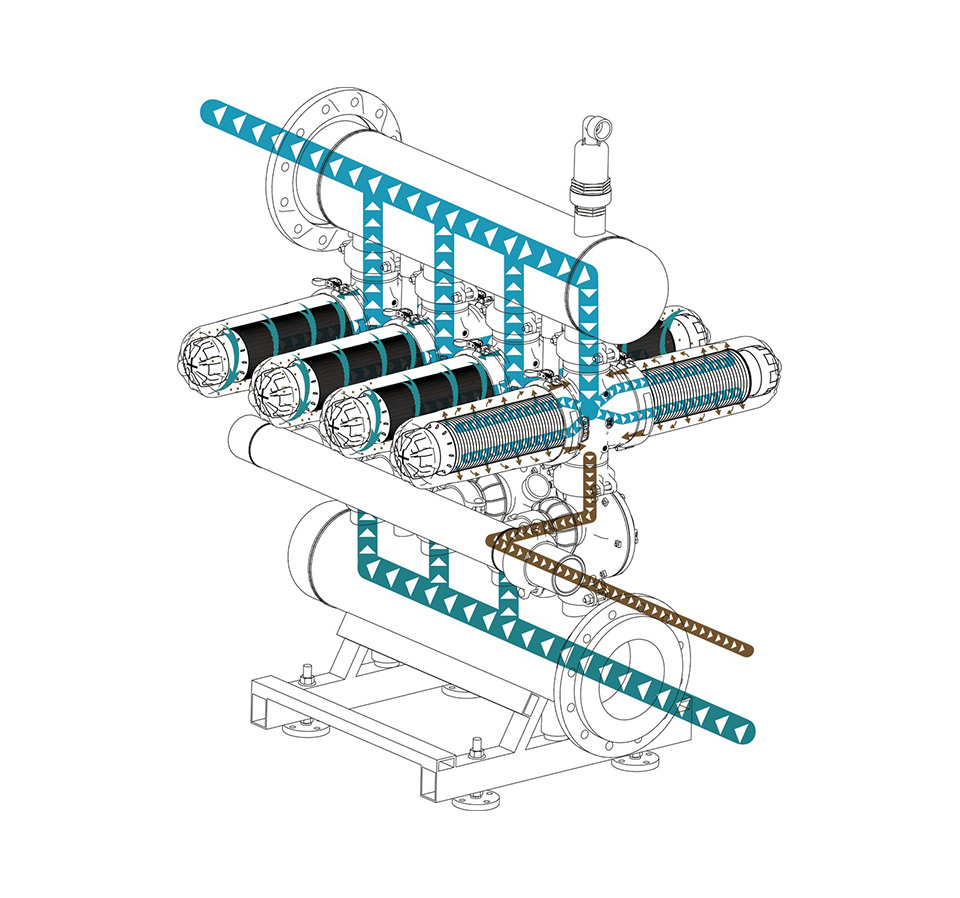

در این پکیجها از فیلترهای دیسکی 4 اینچ سوپر آزود (دوقلو) استفاده میشود که هر المان فیلتر از مجموعه دیسک های شیاردار با سایز شیار مختلف از 5، 10، 20، 50، 100، 130، 200، 400 میکرون تشکیل شده که بروی هم بصورت فشرده شده، قرار گرفته اند و قابلیت فیلتر کردن ذرات جامد معلق تا سایز مش بندی دیسک ها را دارا میباشند. به ازای هر فیلتر دوقلو یک عدد شیر سه راهه هیدرولیکی جهت شستشوی اتوماتیک دستگاه (بکواش) و یک فشارسنج روغنی (گلیسرین) “4/1 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10) و 1 عدد نصب شده بروی منیفولد خروجی موجود میباشد.
این سری در 2 مدل استاندارد و مخصوص آب دریا، طراحی و ساخته شده است.
این پکیج ها از 3 الی 12 فیلتر (دوقلو) قابل سفارش می باشند که سطح فیلتراسیون را به 38880 سانتی متر مربع و ماکزیمم دبی 624 متر مکعب در ساعت (برای 130 میکرون) میرساند.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده) |
|---|---|
| تعداد فیلتر قابل سفارش در هر پکیج | 3 – 12 فیلتر 4 اینچ دوقلو از جنس پلی آمید تقویت شده (مجموعاً 6-24 فیلتر) |
| محدوده TDS قابل تحمل | TDS > mg/l 6000 |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| حداقل دبی مورد نیاز جهت شستشو | 5 لیتر بر ثانیه برای هر فیلتر (79gpm ) |
| مدت زمان شستشو | 20 – 30 ثانیه برای هر فیلتر |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | پکیج 3 – 4 فیلتر 20 – 50 – 100 – 130 – 200 – 400 (میکرون), پکیج 5 الی 12 فیلتر 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5, فلنج با استاندارد DIN 2576 |
سایر مشخصات
فرمان هیدرولیکی

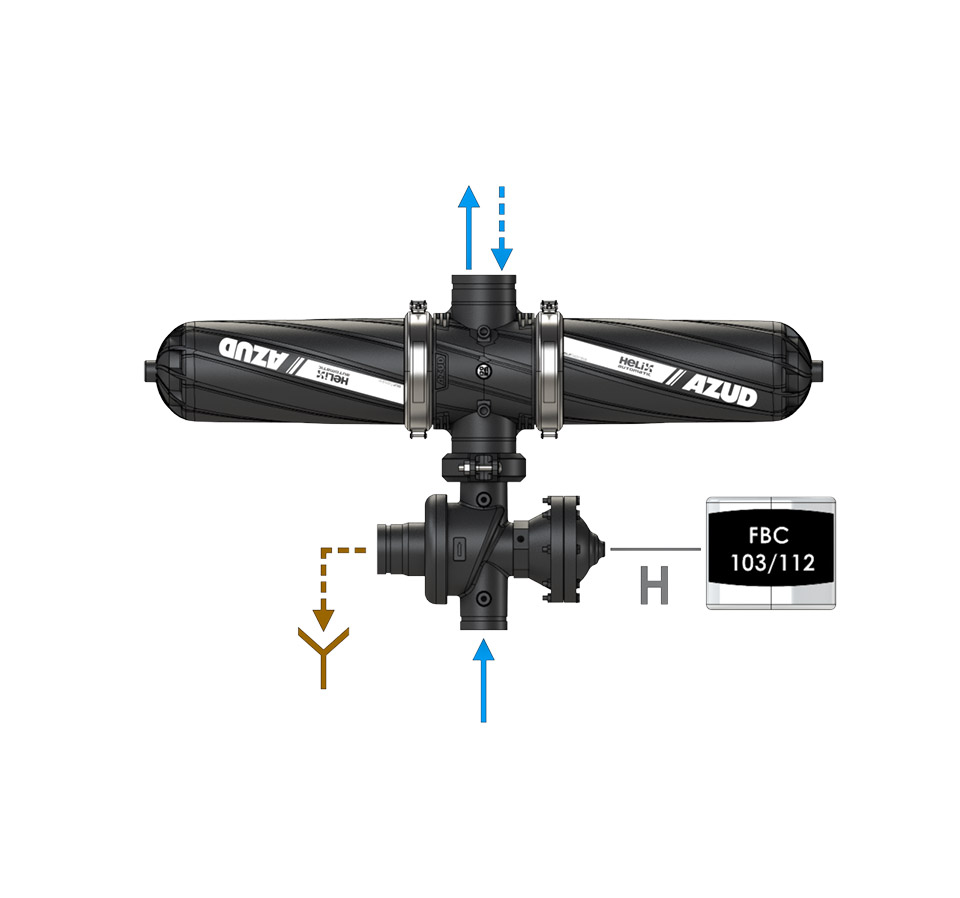

1 عدد شیر سه راهه دیافراگمی سایز 2 اینچ جهت شستشو برای هر فیلتر – فرمان هیدرولیکی
بدنه: پلی آمید تقویت شده – شفت: فولاد ضد زنگ SS 303 – جایگاه: فولاد ضد زنگ SS 304 – فنر: فولاد ضد زنگ SS 302
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 6 الی 12 اینچ (160-315 میلیمتر) – فلنج
منیفولد تخلیه پساب از جنس پلی اتیلن سنگین (HDPE) با قطر 4 اینچ (110 میلیمتر) – ویکتالیک (شیاردار) / پی وی سی (چسب)
دارای فشارسنج روغنی (گلیسرین) “4/1 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10). 1 عدد برای هر فیلتر دوقلو و 1 عدد نصب شده بروی منیفولد خروجی
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
| مدل | تعداد فیلتر | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 130 میکرون | حداکثر دبی برای 50 میکرون | ابعاد (mm) - طول – عرض – ارتفاع |
|---|---|---|---|---|---|---|
| FT4DCL3 | 3 فیلتر 4 اینچ دوقلو | 9720 | 6 اینچ | 156 (687) | 84 (370) | 1040 – 1200 – 1690 |
| FT4DCL4 | 4 فیلتر 4 اینچ دوقلو | 12960 | 6 اینچ 8 اینچ | 160 (705) 208 (916) | 112 (493) | 1305 – 1200 – 1770 |
| FT4DCL5 | 5 فیلتر 4 اینچ دوقلو | 16200 | 6 اینچ 8 اینچ | 160 (705) 240 (1057) | 140 (616) | 1575 – 1200 – 1770 |
| FT4DCL6 | 6 فیلتر 4 اینچ دوقلو | 19440 | 8 اینچ 10 اینچ | 240 (1057) 312 (1374) | 168 (740) | 1870 – 1200 – 1875 |
| FT4DCL7 | 7 فیلتر 4 اینچ دوقلو | 22680 | 8 اینچ 10 اینچ | 240 (1057) 364 (1603) | 196 (863) | 2145 – 1200 – 1875 |
| FT4DCL8 | 8 فیلتر 4 اینچ دوقلو | 25920 | 8 اینچ 10 اینچ | 240 (1057) 380 (1673) | 224 (986) | 2420 – 1200 – 1875 |
| FT4DCL9 | 9 فیلتر 4 اینچ دوقلو | 29160 | 10 اینچ 12 اینچ | 380 (1673) 468 (2061) | 252 (1110) | 2700 – 1200 – 2040 |
| FT4DCL10 | 10 فیلتر 4 اینچ دوقلو | 32400 | 10 اینچ 12 اینچ | 380 (1673) 520 (2290) | 280 (1233) | 3120 – 1200 – 2010 |
| FT4DCL11 | 11 فیلتر 4 اینچ دوقلو | 35640 | 10 اینچ 12 اینچ | 380 (1673) 572 (2519) | 308 (1356) | 3395 – 1200 – 2010 |
| FT4DCL12 | 12 فیلتر 4 اینچ دوقلو | 38880 | 10 اینچ 12 اینچ | 380 (1673) 624 (2748) | 336 (1480) | 3670 – 1200 – 2010 |
- پکیج 3 فیلتر دارای کنترل یونیت FBC103 می باشد.
- پکیج های 4 الی 12 فیلتر دارای کنترل یونیت FBC112می باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

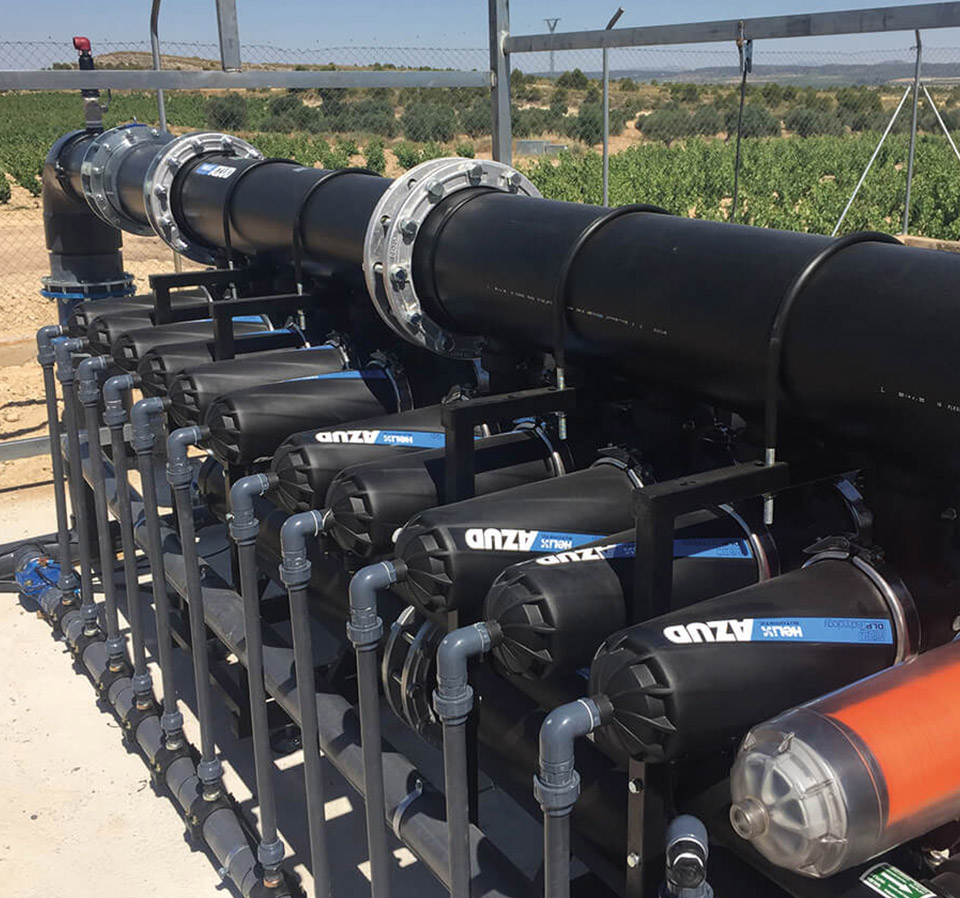

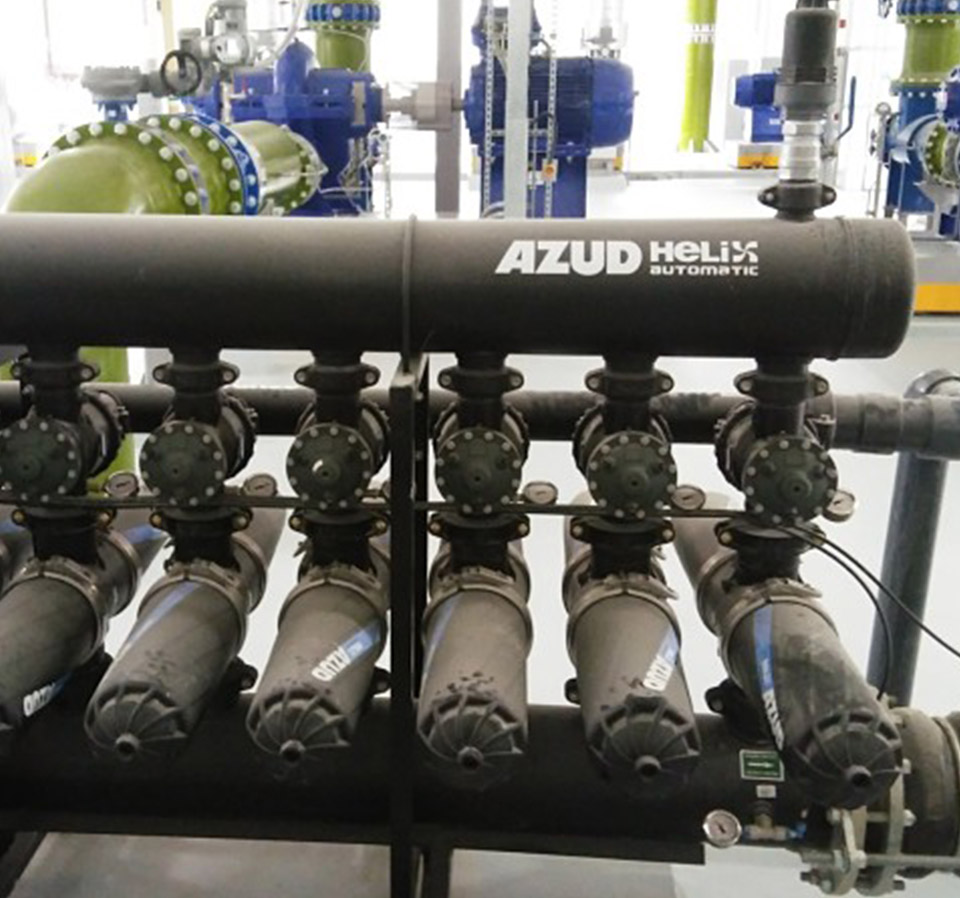

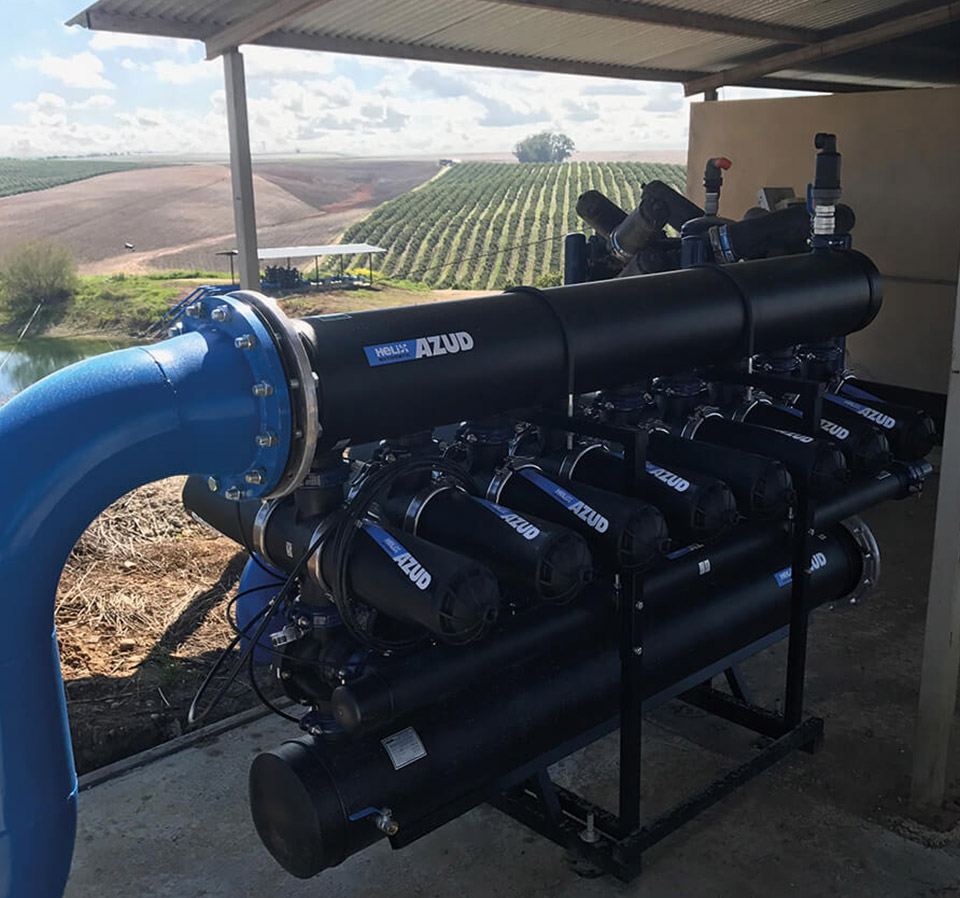

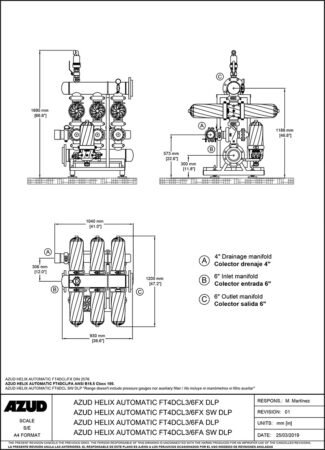

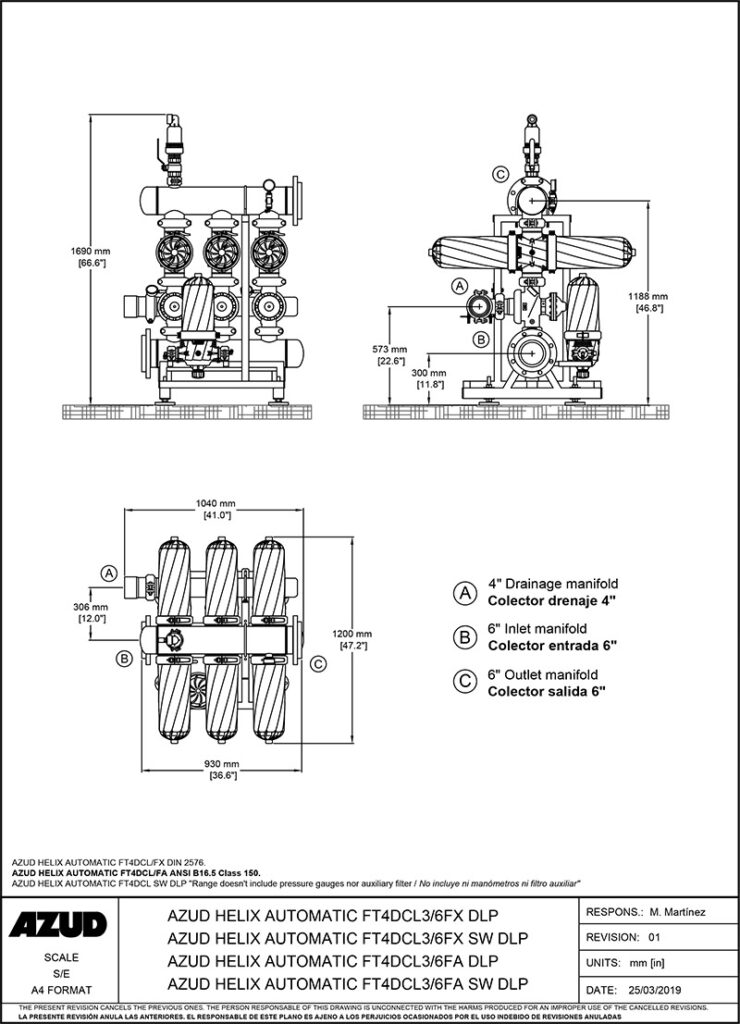

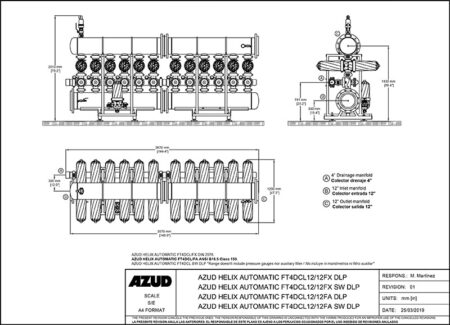

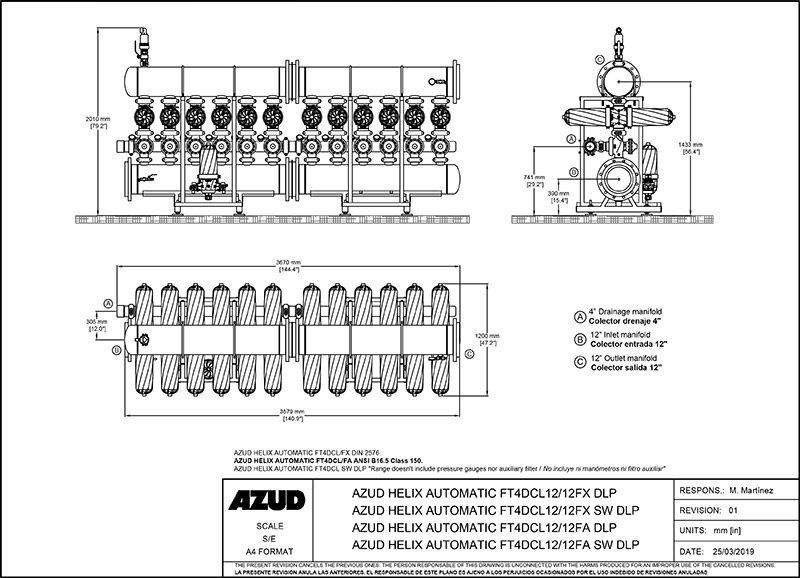

نقشه های فنی
