دستگاه فیلتراسیون سری 700 AHA FT700 DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT700 DLP - FT700 AA DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT700 AA SW DLP - FT700 SW DLP |
| سری مخصوص آب های با کلر بالا | FT700 CL DLP |

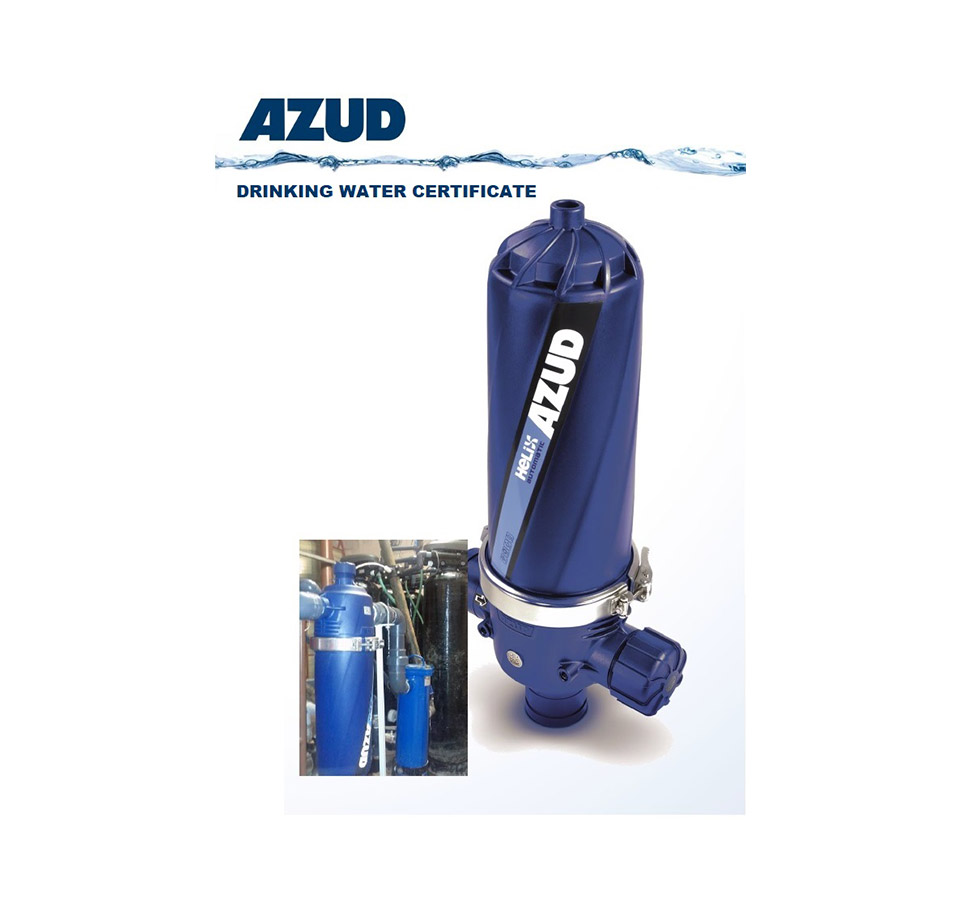

| سری مخصوص آب آشامیدنی (با گرید مواد غذایی) | FT700 DW DLP |

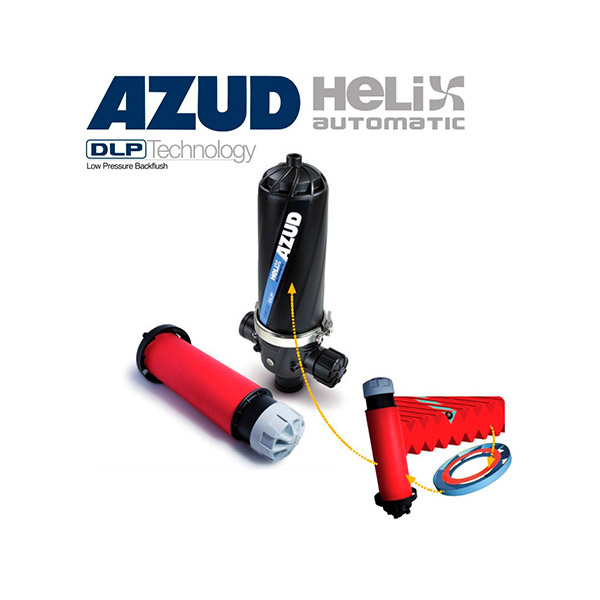

این سری از لحاظ ظاهری مشابه سری FT200 DLP می باشد و از فیلتر های 2 اینچ سوپر ساخت آزود استفاده مینماید با این تفاوت که تمامی مدل ها دارای کنترل پنوماتیکی بوده و بصورت تخصصی برای فشار بسیار کم طراحی شده است. در این سری جدا از مدل های استاندارد و مخصوص آب دریا، مدل های تخصصی تر برای آب های دارای کلر بالا و سری تخصصی برای آب های آشامیدنی، با مواد اولیه دارای گرید مواد غذایی طراحی و ساخته شده است.
این پکیج ها از 2 الی 8 فیلتر قابل سفارش می باشند که سطح فیلتراسیون را به 12960 سانتی متر مربع و ماکزیمم دبی 208 متر مکعب در ساعت (برای 130 میکرون) میرساند.

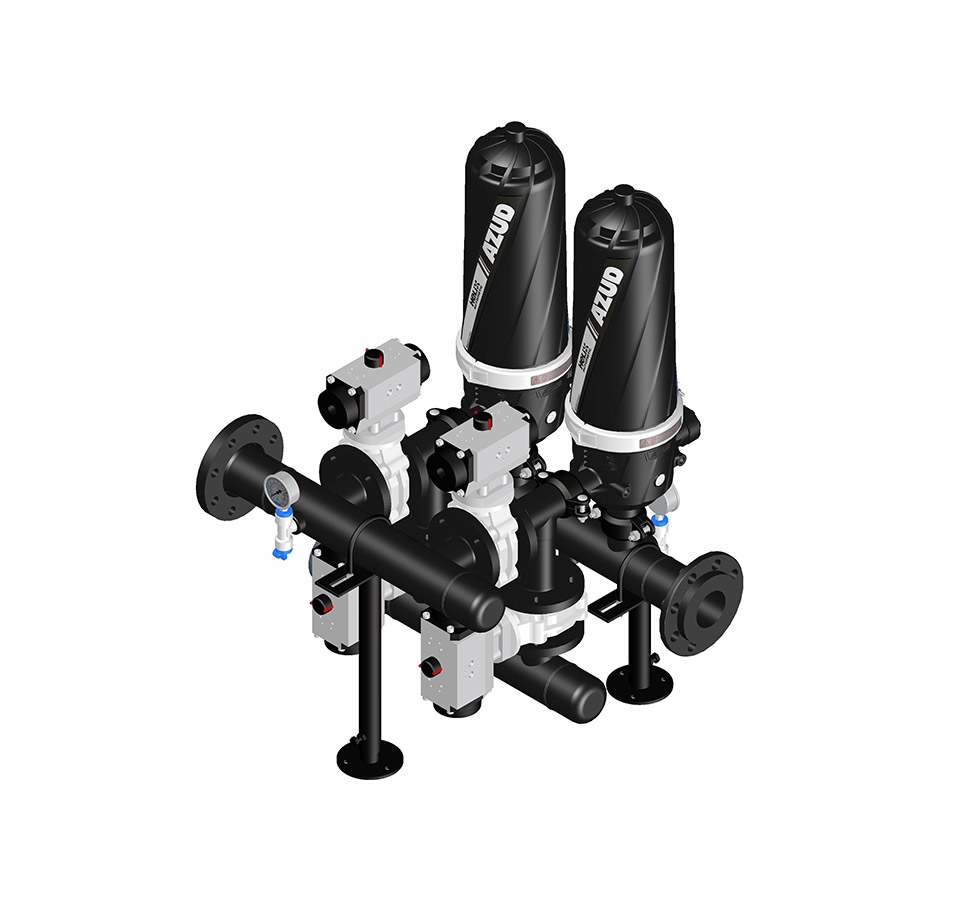

2 عدد شیر دو راهه پروانه ای 2 اینچ با محرک پنوماتیکی جهت شستشو برای هر فیلتر تعبیه شده است و قطعات فیلتر بدون نیاز به ابزار، قابلیت جداسازی دارند.
این محصول قابلیت ارائه با سیستم خود شوینده به کمک هوا (Air assist) را نیز دارا می باشد که برای صرفه جویی و جلوگیری از هدر رفت آب هنگام شستشوی فیلتر، نقش بسزایی را ایفا میکند و برای مکان های کم آب بسیار مناسب است این مدل ها با حروف AA در نام محصول مشخص شده است.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده) |
|---|---|
| حداقل دبی مورد نیاز جهت شستشو | 2.5 لیتر بر ثانیه برای هر فیلتر (39gpm ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| تعداد فیلتر قابل سفارش در هر پکیج | 2 – 8 فیلتر 2 اینچ از جنس پلی آمید تقویت شده |
| دمای کاری | (℉140) ℃ 60 ≥ |
| محدوده PH قابل تحمل | 4 – 11 |
| محدوده TDS قابل تحمل | TDS > mg/l 6000 |
| درجه فیلتراسیون | پکیج 2 فیلتر : 100 – 130 – 200 – 400 (میکرون), پکیج 3 فیلتر : 50 – 100 – 130 – 200 – 400 (میکرون), پکیج 4 فیلتر : 20 – 50 – 100 – 130 – 200 – 400 (میکرون), پکیج 5 الی 8 فیلتر : 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5, فلنج با استاندارد DIN 2576 |
| مدت زمان شستشو | 15 – 25 ثانیه برای هر فیلتر |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
سایر مشخصات
فرمان پنوماتیکی
1 عدد شیر پروانهای 2 اینچ دارای اکچویتور پنوماتیکی با بازگشت فنری و 1 عدد شیر پروانه ای 2 اینچ دارای اکچویتور پنوماتیکی با عملگر دوگانه، جهت شستشو برای هر فیلتر
بدنه: پلی پروپیلن تقویت شده – آب بندی: لاستیک EPDM** (اتیلن-پروپیلن دیین مونومر)– دیسک: پلی پروپیلن
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 3 الی 8 اینچ (90-200 میلیمتر) – فلنج / ویکتالیک (شیاردار)
منیفولد تخلیه پساب از جنس پلی اتیلن سنگین (HDPE) با قطر 3 اینچ (90 میلیمتر) – ویکتالیک (شیاردار) / سوکت حلال
دارای فشارسنج روغنی (گلیسرین) “4/1 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10). 1 عدد نصب شده بروی منیفولد ورودی و 1 عدد نصب شده بروی منیفولد خروجی
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
این سری برای آب با شوری کم / آب دریا و آب با شوری بالا / آب با کلر بالا / سری مخصوص آب آشامیدنی (با گرید مواد غذایی) قابل سفارش می باشد.
این نوع لاستیک پایداری خوب شیمیایی در برابر اسید ها و باز ها و مقاومت بسیار بالایی در برابر اوزون دارد. از ویژگی های برجسته EPDM می توان به الاستیسیته زیاد، پایداری حرارتی خوب و دانسیته خیلی کم و مقاوت الکتریکی خیلی خوب اشاره کرد.
مواد استفاده شده در ساخت
| قطعات فیلتر | FT DLP مخصوص آب با شوری کم | FT SW DLP مخصوص آب دریا و آب با شوری بالا | FT CL DLP مخصوص آب کلر دار | FT DW DLP مخصوص آب آشامیدنی |
|---|---|---|---|---|
| دیسک های سری MG | پلی پروپیلن (PP) | پلی پروپیلن (PP) | پلی پروپیلن (PP) | پلی پروپیلن با گرید مواد غذایی (PP FG) |
| دیسک های سری WS | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) |
| فریم نگهدارنده دیسک ها | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده با گرید مواد غذایی (rPP FG) |
| فنر | فولاد ضد زنگ SS 302 | هستلوی HASTELLOY | فولاد ضد زنگ SS 302 | فولاد ضد زنگ SS 302 |
| پایه و در پوش | پلی آمید تقویت شده (rPA) | پلی آمید تقویت شده (rPA) | پلی پروپیلن تقویت شده (rPP) | پلی آمید تقویت شده با گرید مواد غذایی (rPA FG) |
| کمربند | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L |
| اورینگ آب بندی | NBR | NBR | NBR | NBR |
| مدل | تعداد فیلتر | سطح فیلتراسیون | اتصالات ورودی / خروجی | حداکثر دبی برای 130 میکرون | حداکثر دبی برای 50 میکرون |
|---|---|---|---|---|---|
| FT702 | 2 فیلتر 2 اینچ | 3240 | 3 اینچ | 40 | - |
| FT703 | 3 فیلتر 2 اینچ | 4860 | 3 اینچ 4 اینچ | 40 72 | 400 51 |
| FT704 | 4 فیلتر 2 اینچ | 6480 | 4 اینچ 6 اینچ | 72 96 | 68 68 |
| FT705 | 5 فیلتر 2 اینچ | 8100 | 4 اینچ 6 اینچ | 72 120 | 72 85 |
| FT706 | 6 فیلتر 2 اینچ | 9720 | 6 اینچ | 120 | 102 |
| FT706 | 6 فیلتر 2 اینچ | 9720 | 6 اینچ | 120 | 102 |
| FT707 | 7 فیلتر 2 اینچ | 11340 | 6 اینچ | 120 | 120 |
| FT708 | 8 فیلتر 2 اینچ | 12960 | 6 اینچ 8 اینچ | 120 192 | 120 136 |
- پکیج های 2 و 3 فیلتر دارای کنترل یونیت FBC103 N می باشند.
- پکیج های 4 الی 8 فیلتر دارای کنترل یونیت FBC112 Nمی باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

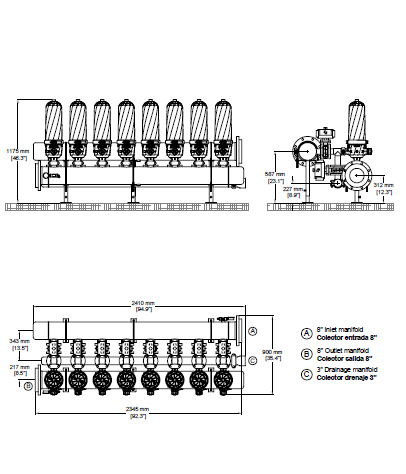

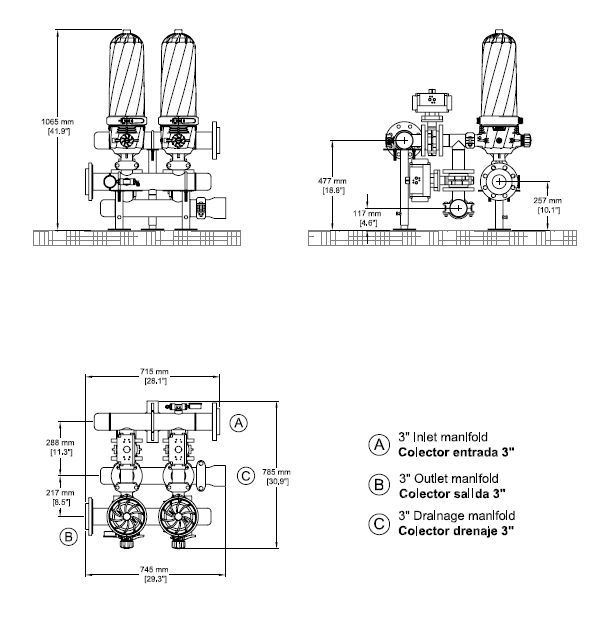

نقشه های فنی
