دستگاه فیلتراسیون سری 800 AHA FT800 DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد مخصوص آب با شوری کم | FT800 DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT800 SW DLP |
| سری مخصوص آب های با کلر بالا | FT800 CL DLP |

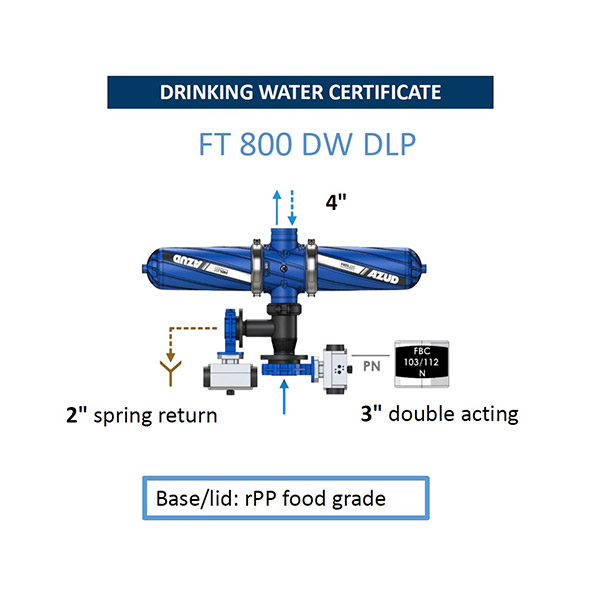

| سری مخصوص آب آشامیدنی (با گرید مواد غذایی) | FT800 DW DLP |
این سری از لحاظ ظاهری مشابه سری FT4DCL می باشد و از فیلتر های 4 اینچ سوپر ساخت آزود استفاده مینماید با این تفاوت که تمامی مدل ها دارای کنترل پنوماتیکی بوده و بصورت تخصصی برای فشار بسیار کم طراحی شده است. در این سری جدا از مدل های استاندارد و مخصوص آب دریا، مدل های تخصصی تر برای آب های دارای کلر بالا و سری تخصصی برای آب های آشامیدنی، با مواد اولیه دارای گرید مواد غذایی طراحی و ساخته شده است.
این پکیج ها از 3 الی 12 فیلتر (دوقلو) قابل سفارش می باشند که سطح فیلتراسیون را به 38880 سانتی متر مربع و ماکزیمم دبی 624 متر مکعب در ساعت (برای 130 میکرون) میرساند.
2 عدد شیر پروانه ای 3 اینچ دو راهه با محرک پنوماتیکی جهت شستشو برای هر فیلتر تعبیه شده است و قطعات فیلتر بدون نیاز به ابزار، قابلیت جداسازی دارند.
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (سیستم خود شوینده) |
|---|---|
| تعداد فیلتر قابل سفارش در هر پکیج | 3 – 12 فیلتر 4 اینچ دوقلو از جنس پلی آمید تقویت شده (مجموعاً 6-24 فیلتر) |
| محدوده TDS قابل تحمل | سری استانداردTDS > mg/l 6000, سری مخصوص آب دریا TDS: mg/l 55000 – 6000 |
| فشار کاری | حداقل: 0.8 بار (11.6psi ), حداکثر: 6 بار ( 87psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| حداقل دبی مورد نیاز جهت شستشو | 5 لیتر بر ثانیه برای هر فیلتر (79gpm ) |
| مدت زمان شستشو | 20 – 30 ثانیه برای هر فیلتر |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | پکیج 3 فیلتر : 50 – 100 – 130 – 200 – 400 (میکرون), پکیج 4 فیلتر : 20 – 50 – 100 – 130 – 200 – 400 (میکرون), پکیج 5 الی 12 فیلتر 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5, فلنج با استاندارد DIN 2576 |
سایر مشخصات

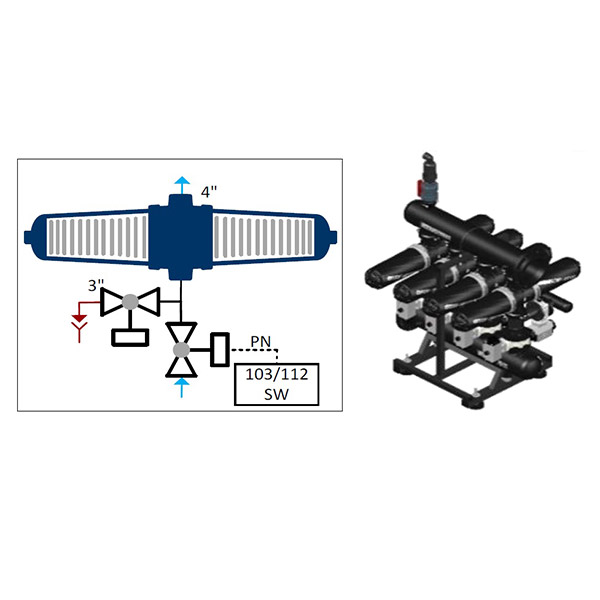

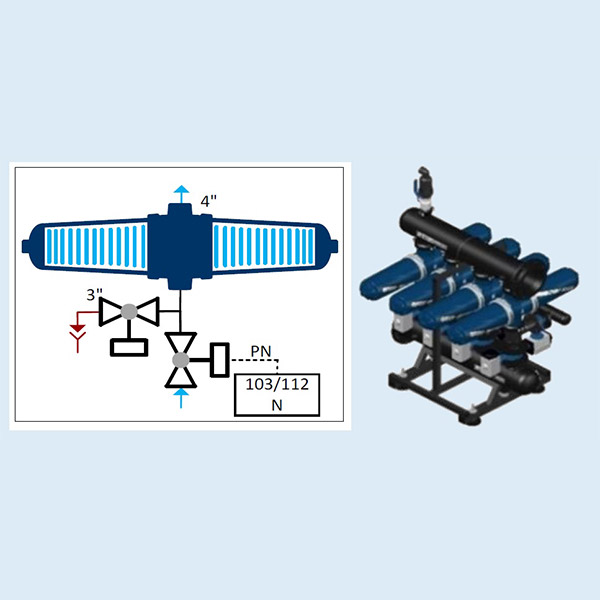

فرمان پنوماتیکی
1 عدد شیر پروانهای 2 اینچ دارای اکچویتور پنوماتیکی با بازگشت فنری و 1 عدد شیر پروانه ای 3 اینچ دارای اکچویتور پنوماتیکی با عملگر دوگانه، جهت شستشو برای هر فیلتر
بدنه: پلی پروپیلن تقویت شده – آب بندی: لاستیک EPDM** (اتیلن-پروپیلن دیین مونومر)– دیسک: پلی پروپیلن
منیفولد ورودی و خروجی از جنس پلی اتیلن سنگین (HDPE) با قطرهای 6 الی 12 اینچ (160-315 میلیمتر) – فلنج
منیفولد تخلیه پساب از جنس پلی اتیلن سنگین (HDPE) با قطر 4 اینچ (110 میلیمتر) – ویکتالیک (شیاردار) / سوکت حلال
دارای فشارسنج روغنی (گلیسرین) “4/1 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10). 1 عدد نصب شده بروی منیفولد ورودی و 1 عدد نصب شده بروی منیفولد خروجی
برای مشاهده مشخصات فیلتر، به جدول مشخصات فنی سری HELIX AUTOMATIC FT DLP مراجعه فرمایید.
این سری برای آب با شوری کم / آب دریا و آب با شوری بالا / آب با کلر بالا / سری مخصوص آب آشامیدنی (با گرید مواد غذایی) قابل سفارش می باشد.
این نوع لاستیک پایداری خوب شیمیایی در برابر اسید ها و باز ها و مقاومت بسیار بالایی در برابر اوزون دارد. از ویژگی های برجسته EPDM می توان به الاستیسیته زیاد، پایداری حرارتی خوب و دانسیته خیلی کم و مقاوت الکتریکی خیلی خوب اشاره کرد.
مواد استفاده شده در ساخت
| قطعات فیلتر | FT DLP مخصوص آب با شوری کم | FT SW DLP مخصوص آب دریا و آب با شوری بال | FT CL DLP مخصوص آب کلر دار | FT DW DLP مخصوص آب آشامیدنی |
|---|---|---|---|---|
| دیسک های سری MG | پلی پروپیلن (PP) | پلی پروپیلن (PP) | پلی پروپیلن (PP) | پلی پروپیلن با گرید مواد غذایی (PP FG) |
| دیسک های سری WS | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) |
| فریم نگهدارنده دیسک ها | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده با گرید مواد غذایی (rPP FG) |
| فنر | فولاد ضد زنگ SS 302 | هستلوی HASTELLOY | فولاد ضد زنگ SS 302 | فولاد ضد زنگ SS 302 |
| پایه و در پوش | پلی آمید تقویت شده (rPA) | پلی آمید تقویت شده (rPA) | پلی آمید تقویت شده (rPA) | پلی آمید تقویت شده با گرید مواد غذایی (rPA FG) |
| کمربند | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L |
| اورینگ آب بندی | NBR | NBR | NBR | NBR |
| مدل | تعداد فیلتر | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 130 میکرون | حداکثر دبی برای 50 میکرون |
|---|---|---|---|---|---|
| FT803 | 3 فیلتر 4 اینچ دوقلو | 9720 | 6 اینچ | 120 | 102 |
| FT804 | 4 فیلتر 4 اینچ دوقلو | 12960 | 6 اینچ 8 اینچ | 120 192 | 120 136 |
| FT805 | 5 فیلتر 4 اینچ دوقلو | 16200 | 6 اینچ 8 اینچ | 120 220 | 120 170 |
| FT806 | 6 فیلتر 4 اینچ دوقلو | 19440 | 8 اینچ 10 اینچ | 200 288 | 204 204 |
| FT807 | 7 فیلتر 4 اینچ دوقلو | 22680 | 8 اینچ 10 اینچ | 220 336 | 220 238 |
| FT808 | 8 فیلتر 4 اینچ دوقلو | 25920 | 8 اینچ 10 اینچ | 220 350 | 220 272 |
| FT809 | 9 فیلتر 4 اینچ دوقلو | 29160 | 10 اینچ 12 اینچ | 350 432 | 306 306 |
| FT810 | 10 فیلتر 4 اینچ دوقلو | 32400 | 10 اینچ 12 اینچ | 350 480 | 340 340 |
| FT811 | 11 فیلتر 4 اینچ دوقلو | 35640 | 10 اینچ 12 اینچ | 350 500 | 350 374 |
| FT812 | 12 فیلتر 4 اینچ دوقلو | 38880 | 10 اینچ 12 اینچ | 350 500 | 350 408 |
- پکیج 3 فیلتر دارای کنترل یونیت FBC103 N می باشد.
- پکیج های 4 الی 12 فیلتر دارای کنترل یونیت FBC112 Nمی باشند.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

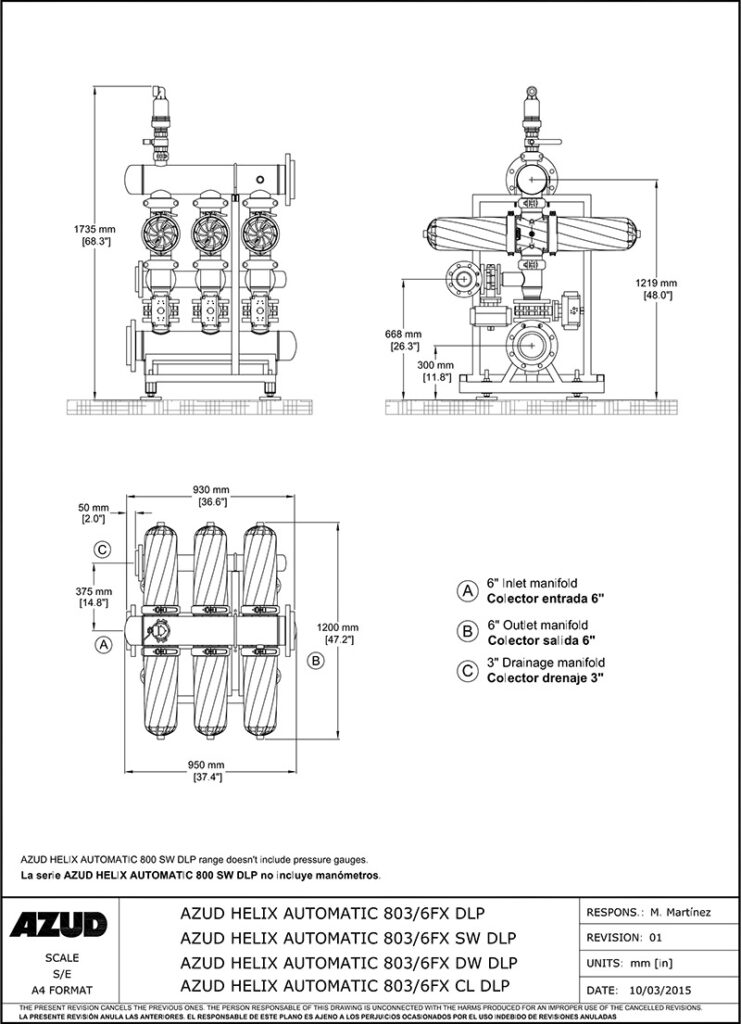

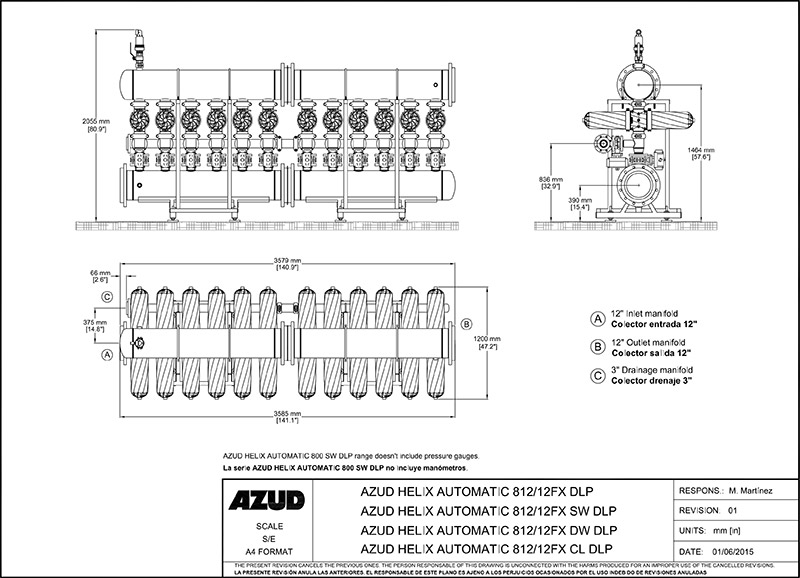

نقشه های فنی
