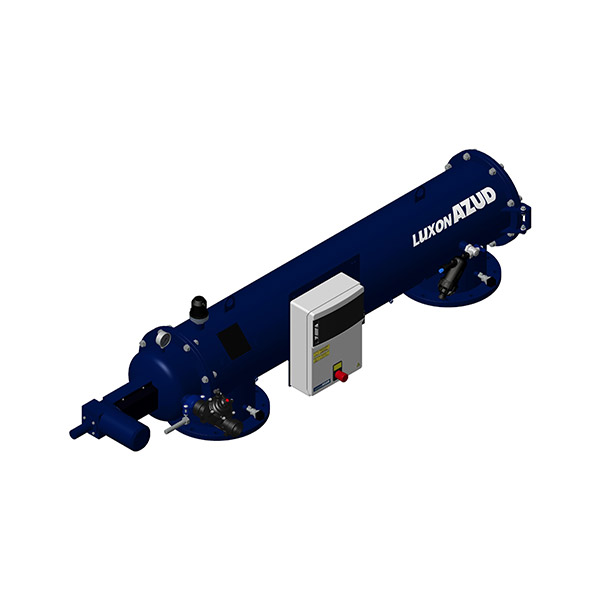

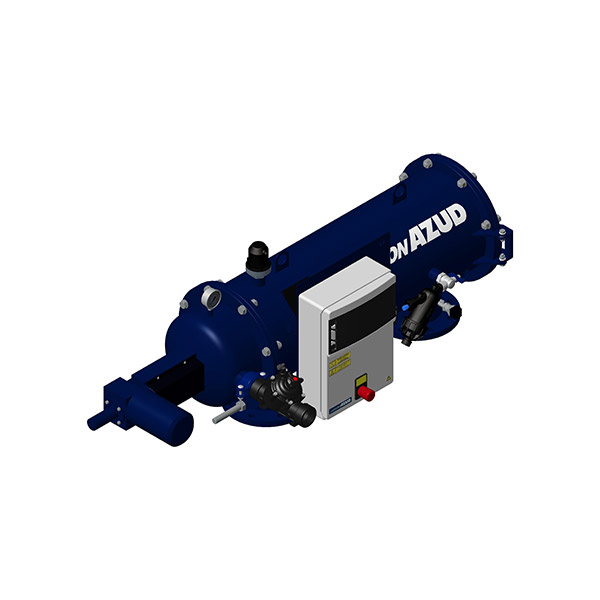

دستگاه فیلتراسیون LUXON سری MFE AZUD LUXON MFE
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|
مشخصات محصول
| نوع فیلتر | فیلتر توری اتوماتیک (سیستم خود شوینده) |
|---|---|
| محدوده TDS قابل تحمل | TDS < 6000 mg/l |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 2 بار (29psi ) |
| محدوده PH قابل تحمل | 5 – 9 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5, فلنج با استاندارد DIN 2576 |
سایر مشخصات
نوع فرمان : فرمان موتور الکتریکی
محور : افقی
موقعیت اتصالات : اتصالات ورودی و خروجی نسبت به یکدیگر در حالت موازی
بدنه : فولاد کربنی با پوشش داخلی و خارجی اپوکسی – پلی استر. PN10
کارتریج : توری از جنس فولاد ضد زنگ SS 316L با قالب تقویت کننده از جنس پلی پروپیلن
دستگاه شستشو : موتور و گیربکس بهمراه اسکنر از جنس فولاد ضد زنگ SS 304با نازل های مکنده
اتصالات ورودی و خروجی : فلنج با استاندارد های ANSI B16.5 یا DIN 2576 با قطرهای 4 الی 12 اینچ (110-315 میلیمتر)
اتصالات شیر تخلیه پساب : ویکتالیک (شیاردار) / رزوه ای با قطر 2 اینچ (50 میلیمتر) از جنس پلی آمید فشرده – فعالسازی هیدرولیکی
شیر تخلیه هوا : شیر دو راهه دیافراگمی
فشار سنج : دارای فشارسنج روغنی (گلیسرین) “1.4 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10)
تابلوی کنترل : AZUD FBC
منبع برق مورد نیاز : 110 ولت تک فاز / 220 ولت تک فاز / 380 ولت سه فاز
| مدل | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 125 میکرون | حداکثر دبی برای 80 میکرون | دبی آب مورد نیاز برای شستشو در مدت زمان | وزن دستگاه بدون آب (kg) | ابعاد (mm) - طول – عرض – ارتفاع |
|---|---|---|---|---|---|---|---|
| توری از جنس فولاد ضد زنگ SS 316L همراه با قالب تقویت کننده از جنس پلی پروپیلن | |||||||
| MFE 2400 M/4 MFE 2400 M/6 | 2400 | 4 اینچ 6 اینچ | 90 (396) 113 (498) | 67 (295) 67 (295) | 2.8 لیتر بر ثانیه (44 گالن بر دقیقه) در مدت 30 ثانیه | 65 | 1420 – 675 – 625 |
| MFE 4800 M/4 MFE 4800 M/6 MFE 4800 M/8 | 4800 | 4 اینچ 6 اینچ 8 اینچ | 90 (396) 170 (749) 226 (995) | 90 (396) 134 (590) 134 (590) | 5.6 لیتر بر ثانیه (89 گالن بر دقیقه) در مدت 30 ثانیه | 80 | 1695 – 675 – 625 |
| MFE 7200 M/6 MFE 7200 M/8 MFE 7200 M/10 | 7200 | 6 اینچ 8 اینچ 10 اینچ | 170 (749) 300 (1321) 338 (1448) | 170 (749) 202 (889) 202 (889) | 8.4 لیتر بر ثانیه (133 گالن بر دقیقه) در مدت 30 ثانیه | 100 | 1970 – 675 – 625 |
| MFE 9600 M/8 MFE 9600 M/10 MFE 9600 M/12 | 9600 | 8 اینچ 10 اینچ 12 اینچ | 300 (1321) 451 (1986) 451 (1986) | 269 (1185) 269 (1185) 269 (1185) | 11.2 لیتر بر ثانیه (178 گالن بر دقیقه) در مدت 30 ثانیه | 135 | 2245 – 675 – 625 |
| MFE 12000 M/8 MFE 12000 M/10 MFE 12000 M/12 | 12000 | 8 اینچ 10 اینچ 12 اینچ | 300 (1321) 500 (2202) 564 (2483) | 300 (1321) 336 (1480) 336 (1480) | 14.1 لیتر بر ثانیه (222 گالن بر دقیقه) در مدت 30 ثانیه | 165 | 2520 – 675 – 625 |
- مقادیر دبی برای آب با کیفیت خوب ذکر شده است.
- وزن دستگاه بصورت تقریبی ذکر شده است.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

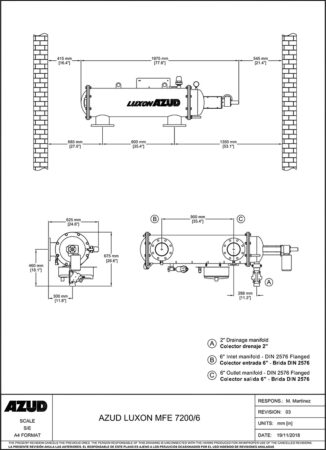

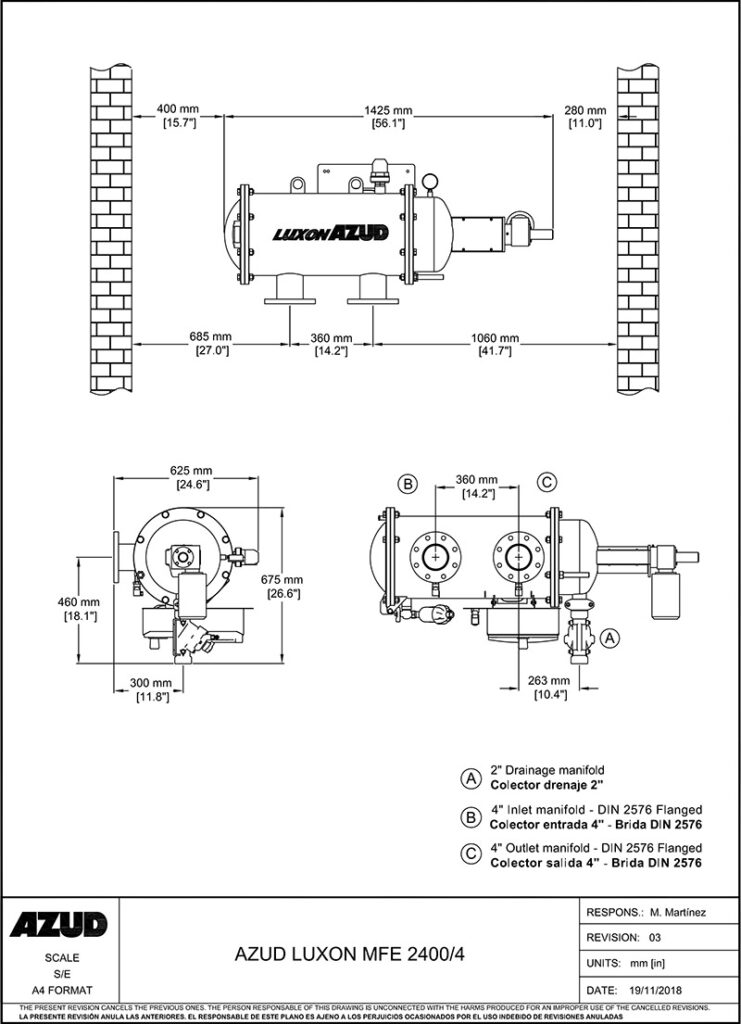

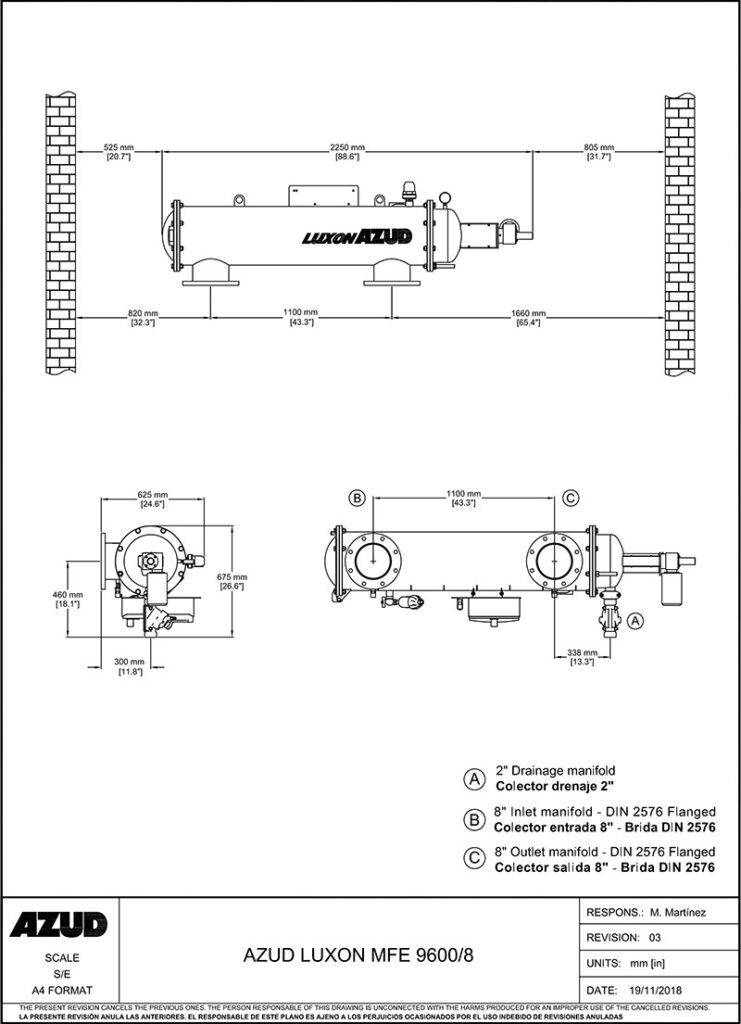

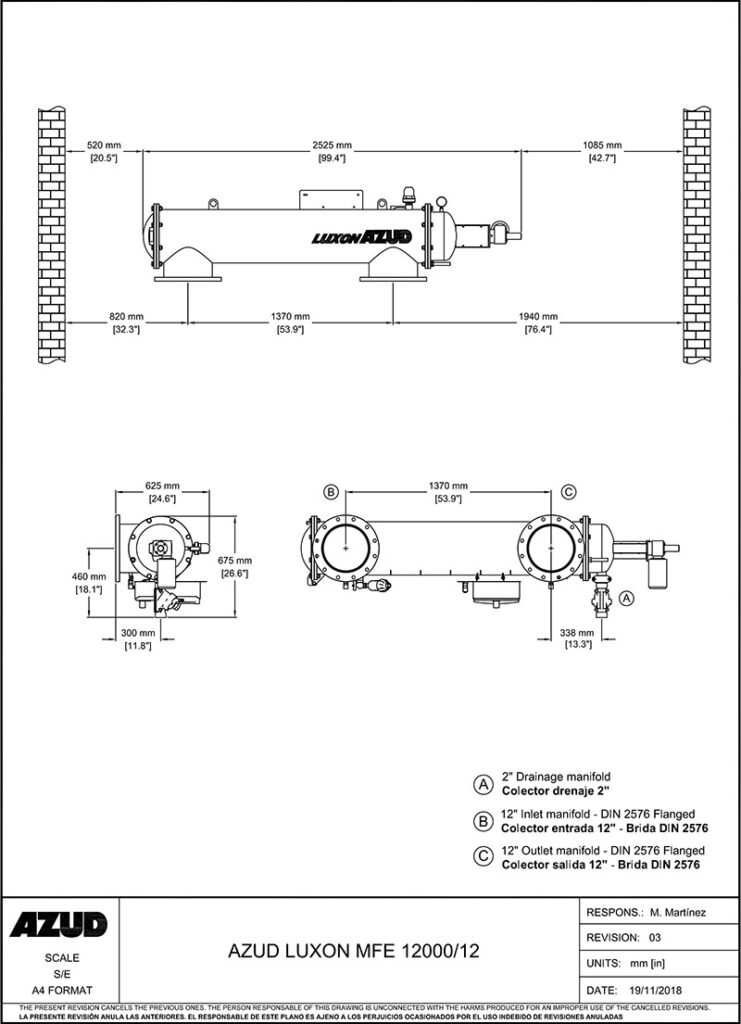

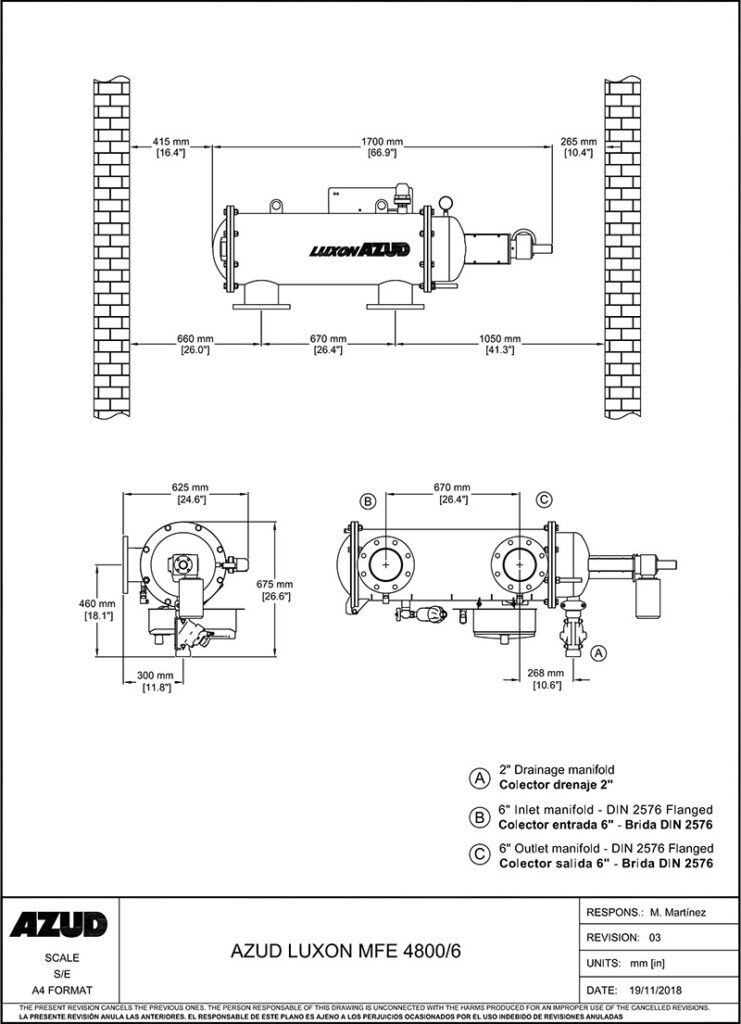

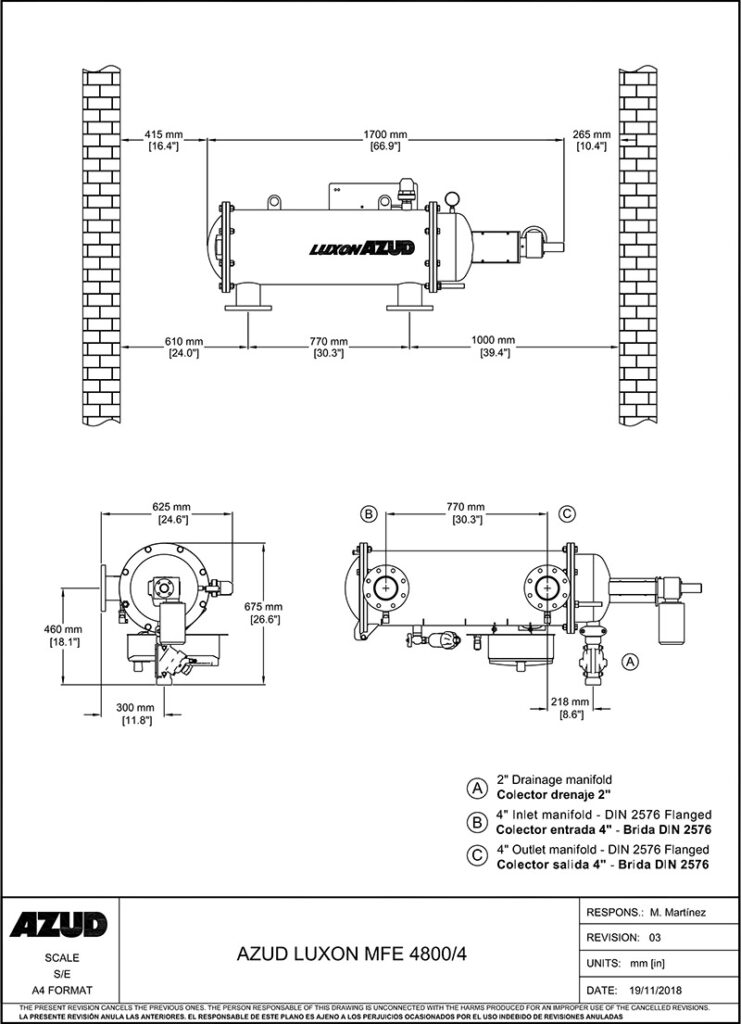

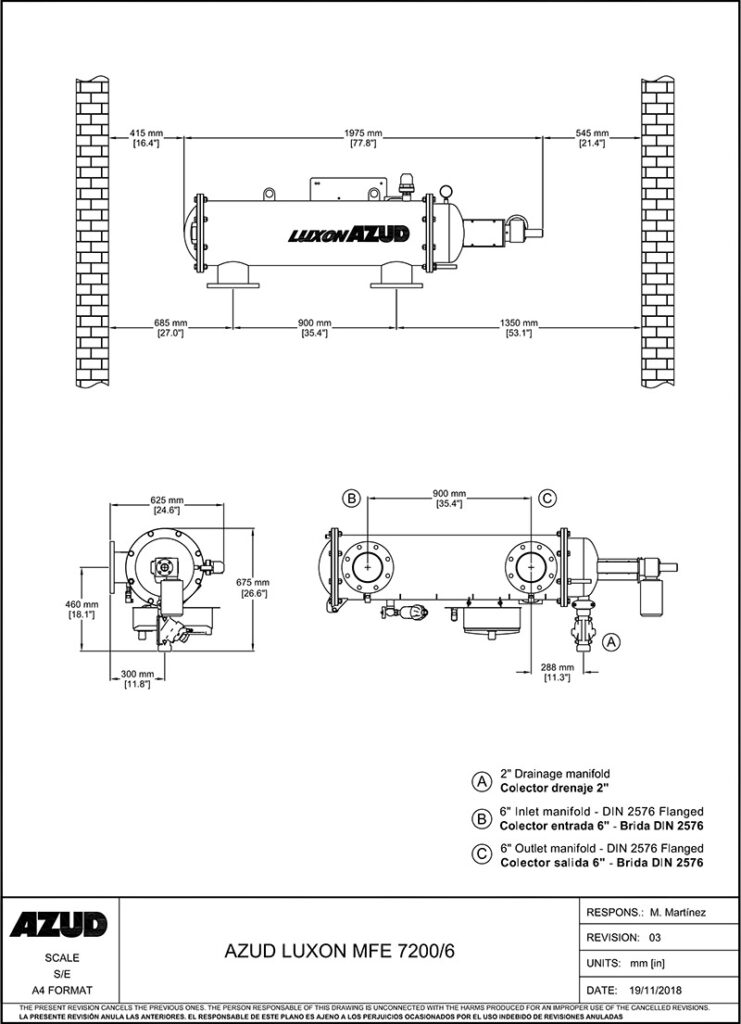

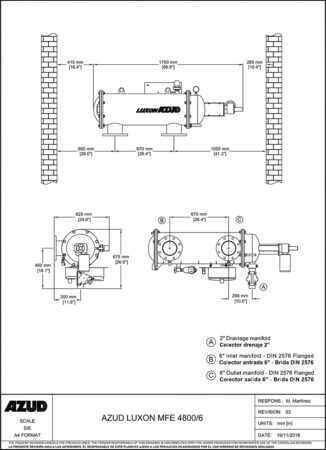

نقشه های فنی
