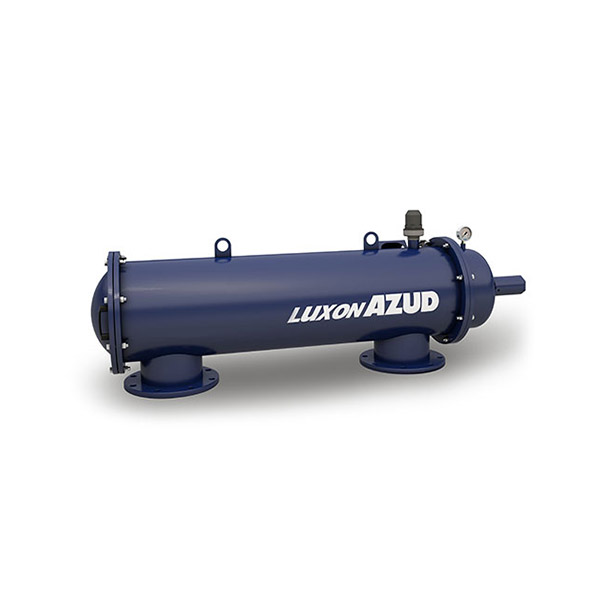

دستگاه فیلتراسیون LUXON سری MFH AZUD LUXON MFH
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|
از جمله تولیدات شرکت آزود در اسپانیا، فیلترهای توری اتوماتیک می باشد این دسته از فیلترها به دلیل سادگی در عملکرد فیلتراسیون و بکواش و قطعات خاص خود، دارای هزینه های اندک در مرحله نگهداری و بهره برداری است توانایی این فیلترها در جداسازی ذرات با مش های مختلف، حداکثر فشار کاری 10 اتمسفر در نمونه های بخش کشاورزی و امکان تحمل فشارهای بالاتر در تولیدات مختص بخش صنعتی و تصفیه آب و فاضلاب، دمای عملکرد 60 درجه سانتیگراد در بخش کشاورزی و دماهای بالاتر در بخش صنعتی، سهولت در نصب و راه اندازی، امکان بکواش در شرایط اختلاف فشار ورودی و خروجی و نیز زمان مشخص شده در یونیت کنترل از جمله مشخصات این فیلترهاست.
در شرایطی که آب حاوی مقادیری روغن می‌باشد، این نوع فیلترها به جهت جایگزینی فیلترهای دیسکی، توصیه می گردد. بدیهی است در استخرهایی که پرورش ماهی دارند یا جلبک به مقدار زیاد وجود داشته باشد، استفاده از این فیلترها کمتر توصیه و یا با اعمال نکات خاص در طراحی توصیه می شود.
به جهت لوازم خاصی که در این فیلترها استفاده شده است، به نسبت فیلترهای مشابه دیسکی اتوماتیک از قیمت تمام شده کمتری برخوردار بوده و باعث استقبال بهره برداران از فیلترها شده است.
شرکت مهندسی تهران آزود به پشتوانه تکنولوژی برتر شرکت AZUD اسپانیا، با جایگزینی سطح فیلتراسیون فیلترهای شنی رایج و قدیمی، توسط افزایش سطح فیلتر توری، ضمن کاهش هزینه‌های اتاقک فیلتراسیون، کارگری، فونداسیون، نگهداری و جلوگیری از زنگ زدگی و خوردگی فیلترهای شنی، باعث کاهش شدید حجم آب مصرفی در زمان بکواش شده و با مقداری حدود 100 لیتر آب، پکیج‌های فیلتراسیون بزرگ برای 400 متر مکعب در ساعت را بکواش و شسشتو می‌نماید. این حجم کاهش آب مصرفی باعث افزایش راندمان در سیستم‌های آبیاری گردیده است.
مشخصات محصول
| نوع فیلتر | فیلتر توری اتوماتیک (سیستم خود شوینده) |
|---|---|
| محدوده TDS قابل تحمل | TDS < 6000 mg/l |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 2.5 بار (36.3psi ) |
| محدوده PH قابل تحمل | 5 – 9 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | 50 – 80 – 100 – 125 – 200 – 300 – 500 – 1000 (میکرون) |
| نوع اتصالات | فلنج با استاندارد ANSI B16.5, فلنج با استاندارد DIN 2576 |
سایر مشخصات
نوع فرمان : فرمان هیدرولیکی
محور : افقی
موقعیت اتصالات : اتصالات ورودی و خروجی نسبت به یکدیگر در حالت موازی
بدنه : فولاد کربنی با پوشش داخلی و خارجی اپوکسی – پلی استر. PN10

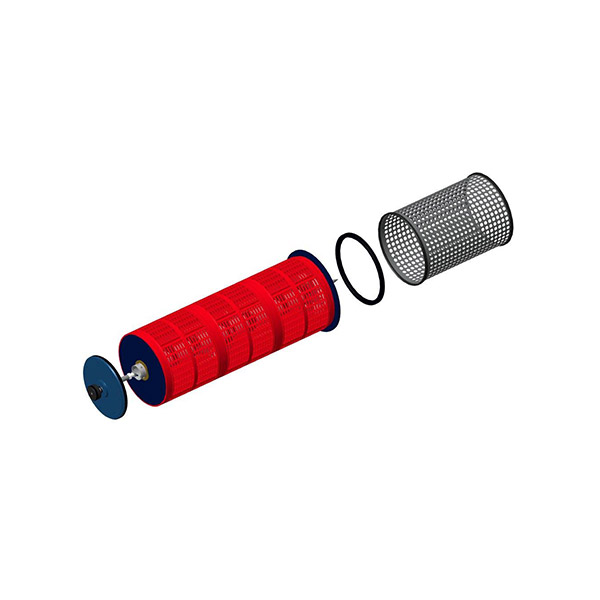

کارتریج : توری از جنس فولاد ضد زنگ SS 316L با قالب تقویت کننده از جنس پلی پروپیلن

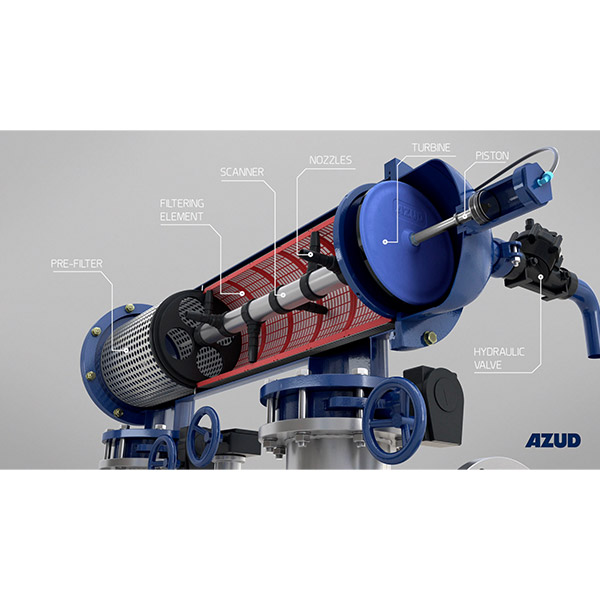

دستگاه شستشو : اسکنر از جنس فولاد ضد زنگ SS 304با نازل های مکنده از جنس پی وی سی یا فولاد ضد زنگ SS 304
اتصالات ورودی و خروجی : فلنج با استاندارد های ANSI B16.5 یا DIN 2576 با قطرهای 4 الی 12 اینچ (110-315 میلیمتر)
اتصالات شیر تخلیه پساب : ویکتالیک (شیاردار) / رزوه ای با قطر 2 اینچ (50 میلیمتر) از جنس پلی آمید فشرده – فعالسازی هیدرولیکی
شیر تخلیه هوا : شیر دو راهه دیافراگمی
فشار سنج : دارای 3 عدد فشارسنج روغنی (گلیسرین) “1.4 رزوه ای با دو مقیاس bar/psi (psi 0-145 / bar 0-10)
تابلوی کنترل : AZUD FBC
منبع برق مورد نیاز : برق شهری (220 ولت قابل تبدیل به 110 ولت) تک فاز یا باتری
| مدل | سطح فیلتراسیون (cm2) | اتصالات ورودی / خروجی | حداکثر دبی برای 125 میکرون | حداکثر دبی برای 80 میکرون | دبی آب مورد نیاز برای شستشو در مدت زمان | وزن دستگاه بدون آب (kg) | ابعاد (mm) - طول – عرض – ارتفاع |
|---|---|---|---|---|---|---|---|
| توری از جنس فولاد ضد زنگ SS 316L همراه با قالب تقویت کننده از جنس پلی پروپیلن | |||||||
| MFH 2400 M/4 MFH 2400 M/6 | 2400 | 4 اینچ 6 اینچ | 90 (396) 113 (498) | 67 (295) 67 (295) | 2.8 لیتر بر ثانیه (44 گالن بر دقیقه) در مدت 30 ثانیه | 65 | 1160 – 675 – 625 |
| MFH 4800 M/4 MFH 4800 M/6 MFH 4800 M/8 | 4800 | 4 اینچ 6 اینچ 8 اینچ | 90 (396) 170 (749) 226 (995) | 90 (396) 134 (590) 134 (590) | 5.6 لیتر بر ثانیه (89 گالن بر دقیقه) در مدت 30 ثانیه | 80 | 1435 – 675 – 625 |
| MFH 7200 M/6 MFH 7200 M/8 MFH 7200 M/10 | 7200 | 6 اینچ 8 اینچ 10 اینچ | 170 (749) 300 (1321) 338 (1448) | 170 (749) 202 (889) 202 (889) | 8.4 لیتر بر ثانیه (133 گالن بر دقیقه) در مدت 30 ثانیه | 100 | 1710 – 675 – 625 |
| MFH 9600 M/8 MFH 9600 M/10 MFH 9600 M/12 | 9600 | 8 اینچ 10 اینچ 12 اینچ | 300 (1321) 451 (1986) 451 (1986) | 269 (1185) 269 (1185) 269 (1185) | 11.2 لیتر بر ثانیه (178 گالن بر دقیقه) در مدت 30 ثانیه | 135 | 1985 – 675 – 625 |
| MFH 12000 M/8 MFH 12000 M/10 MFH 12000 M/12 | 12000 | 8 اینچ 10 اینچ 12 اینچ | 300 (1321) 500 (2202) 564 (2483) | 300 (1321) 336 (1480) 336 (1480) | 14.1 لیتر بر ثانیه (222 گالن بر دقیقه) در مدت 30 ثانیه | 165 | 2260 – 675 – 625 |
- مقادیر دبی برای آب با کیفیت خوب ذکر شده است.
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

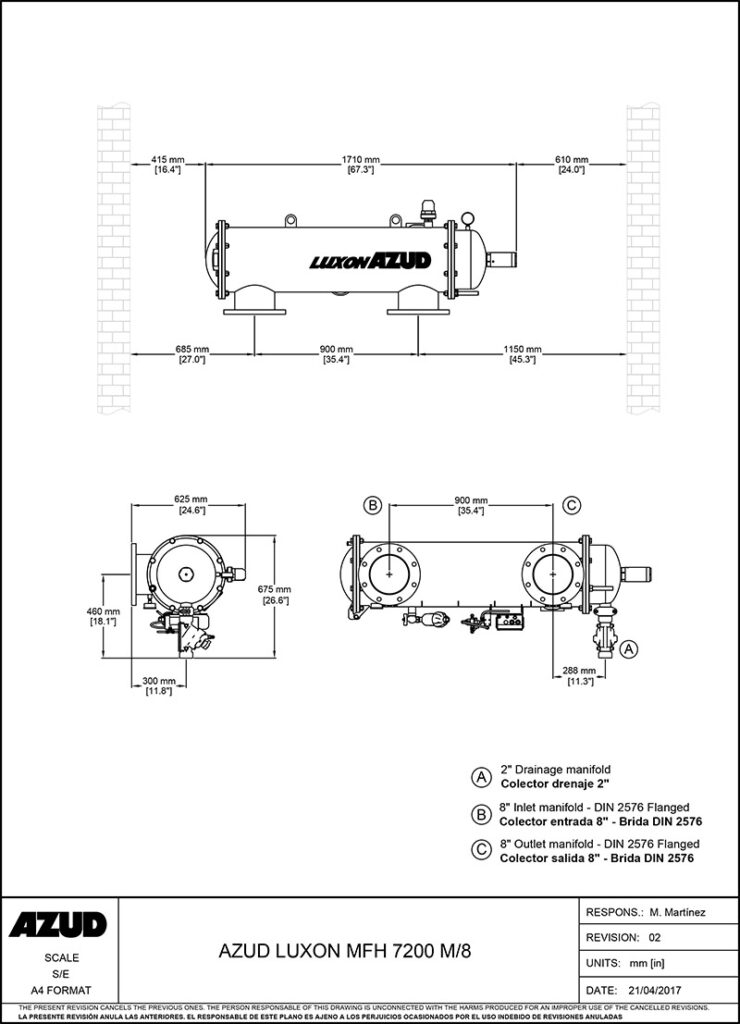

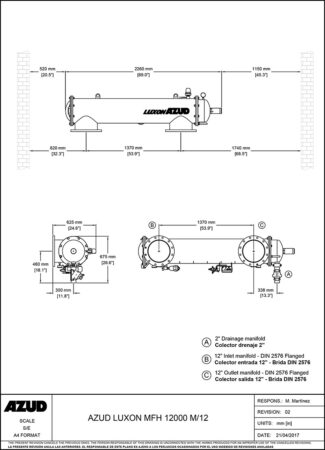

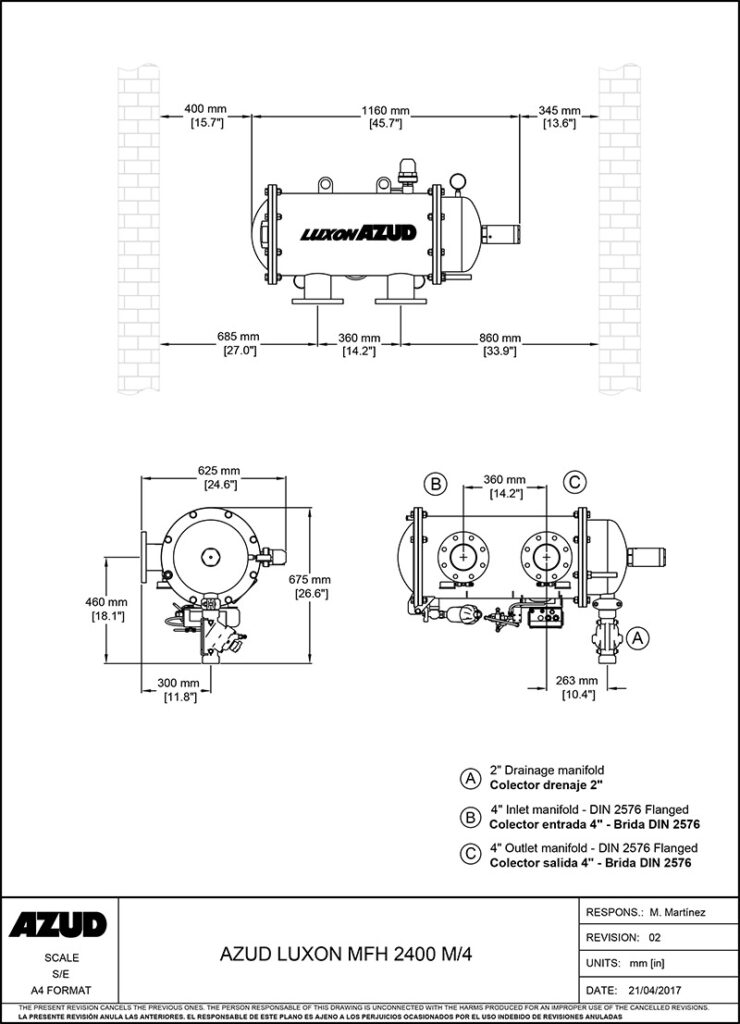

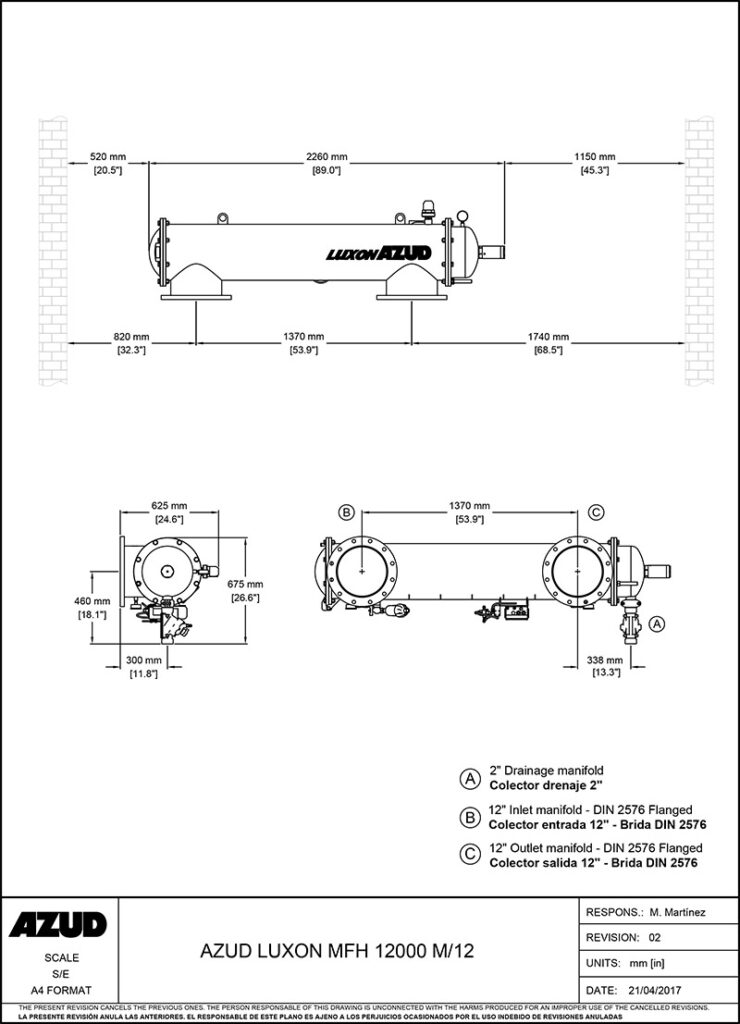

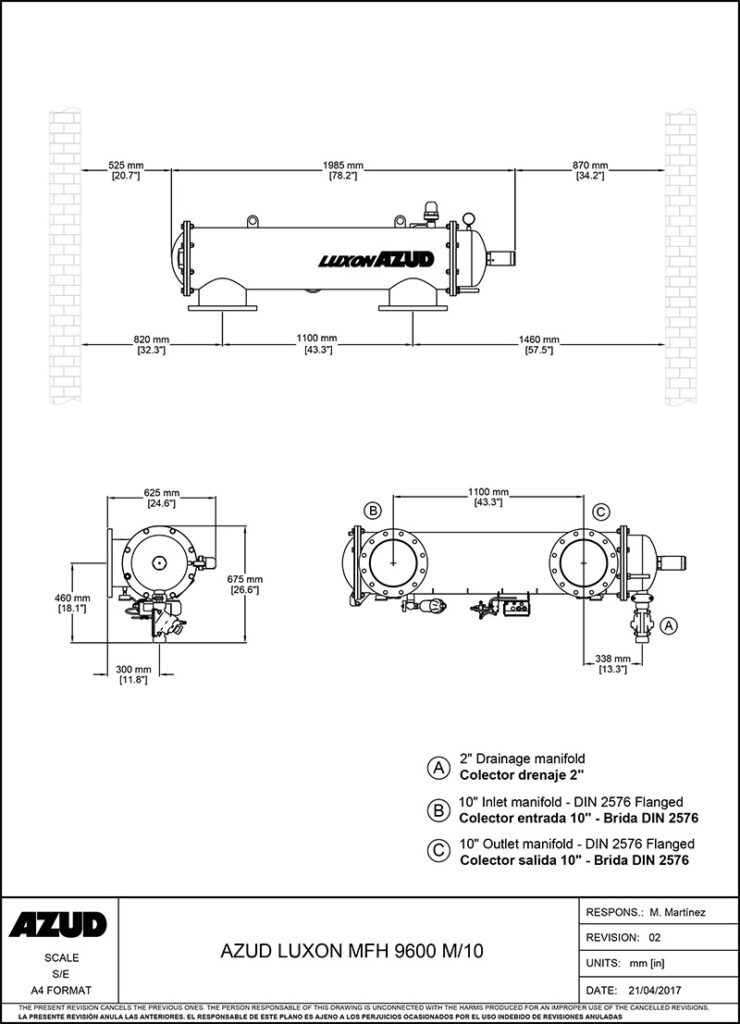

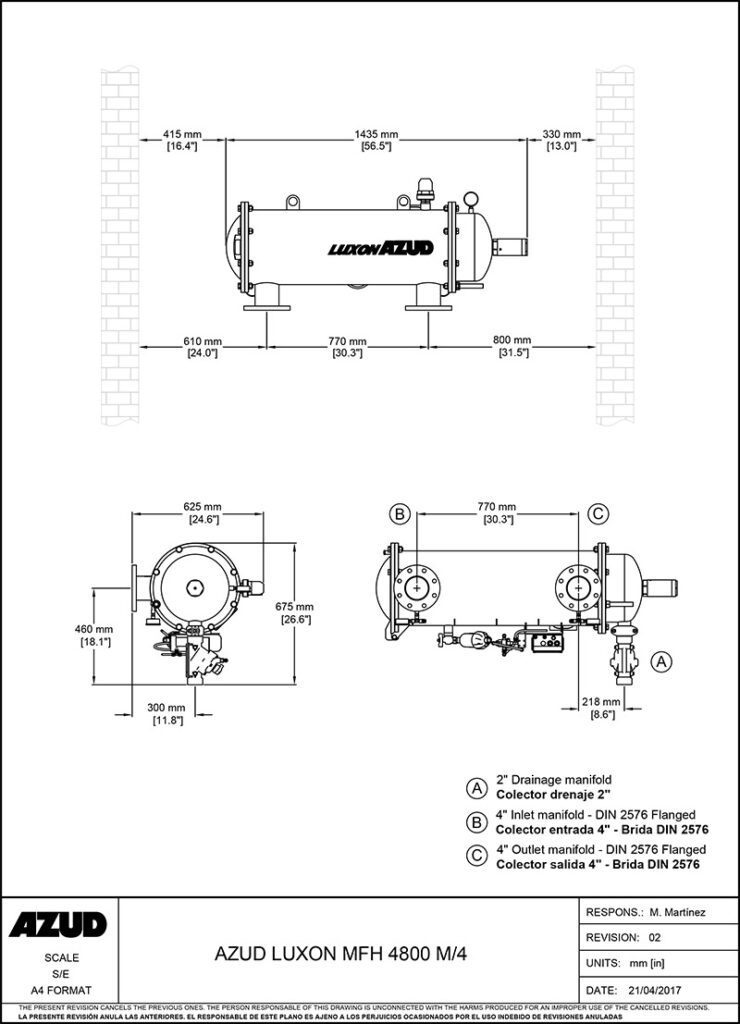

نقشه های فنی
