فیلتر دیسکی هلیکس اتوماتیک سری DLP AZUD HELIX AUTOMATIC FT DLP
| عنوان فارسی سری | عنوان انگلیسی سری |
|---|---|
| سری استاندارد برای آب با شوری کم | FT DLP |
| سری مخصوص آب دریا و آب با شوری بالا | FT SW DLP |
| سری مخصوص آب کلر دار | FT CL DLP |
| سری مخصوص آب آشامیدنی با گرید مواد غذایی | FT DW DLP |
مشخصات محصول
| نوع فیلتر | فیلتر دیسکی اتوماتیک هلیکس (فیلتر مورد استفاده در سری های اتوماتیک – خود شوینده) |
|---|---|
| محدوده TDS قابل تحمل | سری استانداردTDS > mg/l 6000, سری مخصوص آب دریا TDS: mg/l 55000 – 6000 |
| فشار کاری | حداکثر: 10 بار ( 145psi ) حداقل: 0.8 بار ( 11.6psi ) |
| حداقل فشار مورد نیاز جهت شستشو | 1.5 بار (22psi ) |
| حداقل دبی مورد نیاز جهت شستشو | 2.5 لیتر بر ثانیه برای هر فیلتر 2 اینچ و 3 اینچ (39gpm ), 5 لیتر بر ثانیه برای هر فیلتر 4 اینچ (79gpm ) |
| مدت زمان شستشو | 15 – 25 ثانیه برای فیلتر های 2 و 3 اینچ, 30-45 ثانیه برای فیلتر های 4 اینچ |
| محدوده PH قابل تحمل | 4 – 11 |
| دمای کاری | (℉140) ℃ 60 ≥ |
| درجه فیلتراسیون | 5 – 10 – 20 – 50 – 100 – 130 – 200 – 400 (میکرون) |
| نوع اتصالات | ویکتالیک – رزوه BSP یا NPT |
| نوع اتصالات فیلتراسیون | NPT یا BSP رزوه |
سایر مشخصات
در سری های سفارشی برای استفاده در مجاورت آب دریا جهت جلوگیری از خورندگی آب دریا از جنس هستلوی برای ساخت فنر استفاده شده که این سوپر آلیاژ بر پایه نیکل است. اکثر سوپرآلیاژهای فولادی بر پایه نیکل در مقابل خوردگی مقاومت بالایی دارند که هستلوی بهترین آن¬هاست. این سوپرآلیاژ از نیکل بهمراه درصدهای کوچکی از عناصر دیگر تشکیل می شود. مقاومت این آلیاژ در مقابل خوردگی طی کارکرد در شرایط مختلف، بسیار بالا بوده و برای تحمل تنش های شدید و دماهای بالا مناسب است.
مواد استفاده شده در ساخت
| قطعات فیلتر | FT DLP مخصوص آب با شوری کم | FT SW DLP مخصوص آب دریا و آب با شوری بالا | FT CL DLP مخصوص آب کلر دار | FT DW DLP مخصوص آب آشامیدنی |
|---|---|---|---|---|
| دیسک های سری MG | پلی پروپیلن (PP) | پلی پروپیلن (PP) | پلی پروپیلن (PP) | پلی پروپیلن با گرید مواد غذایی (PP FG) |
| دیسک های سری WS | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) | پلی اتیلن سنگین (HDPE) |
| فریم نگهدارنده دیسک ها | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده (rPP) | پلی پروپیلن تقویت شده با گرید مواد غذایی (rPP FG) |
| فنر | فولاد ضد زنگ SS 302 | هستلوی HASTELLOY * | فولاد ضد زنگ SS 302 | فولاد ضد زنگ SS 302 |
| پایه و در پوش | پلی آمید تقویت شده (rPA) | پلی آمید تقویت شده (rPA) | پلی پروپیلن تقویت شده (rPP) | پلی آمید تقویت شده با گرید مواد غذایی (rPA FG) |
| کمربند | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L | فولاد ضد زنگ SS 304 | فولاد ضد زنگ SS 316L |
| اورینگ آب بندی | NBR | NBR | NBR | NBR |
| مدل (بر اساس سایزبندی) | سطح فیلتراسیون (cm2) | حداکثر دبی برای مدل 130 میکرون - متر مکعب بر ساعت (gpm) | اتصالات | ابعاد طول – عرض – ارتفاع (mm) |
|---|---|---|---|---|
| 2 اینچ سوپر | 1620 | 26 (114) | 2 اینچ | 310 – 212 – 720 |
| 3 اینچ | 1620 | 26 (114) | 3 اینچ | 335 – 212 – 735 |
| 4 اینچ سوپر | 3240 | 52 (229) | 4 اینچ | 340 – 212 – 1200 |
- امکان تغییر مشخصات فنی بدون اطلاع قبلی از سوی سازنده محفوظ است.

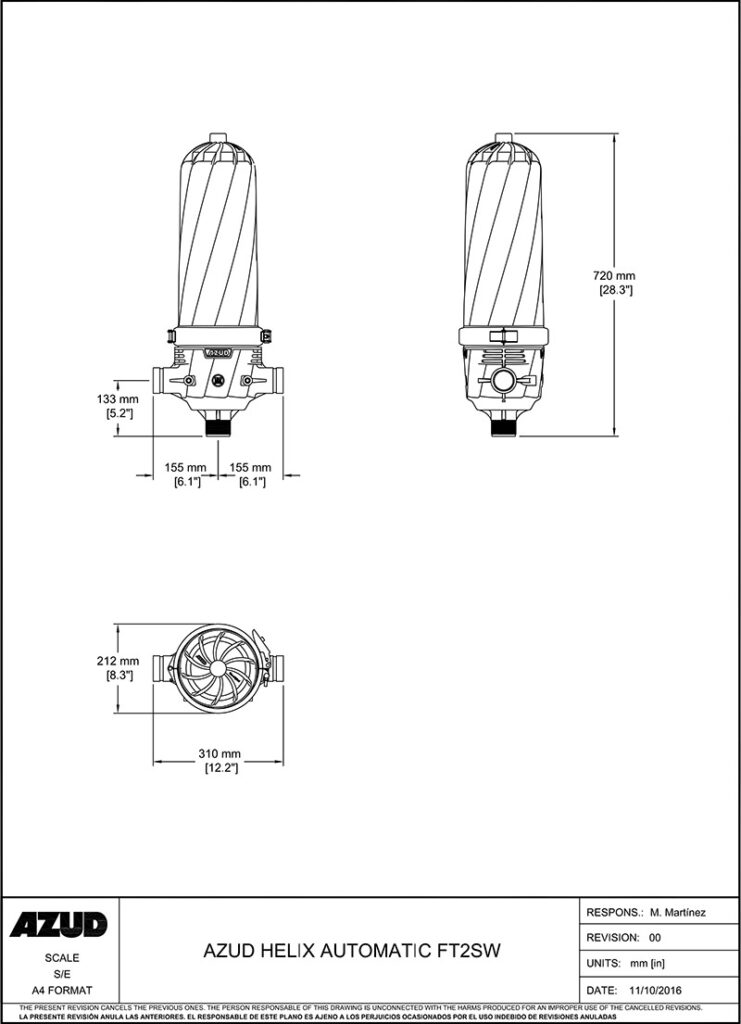

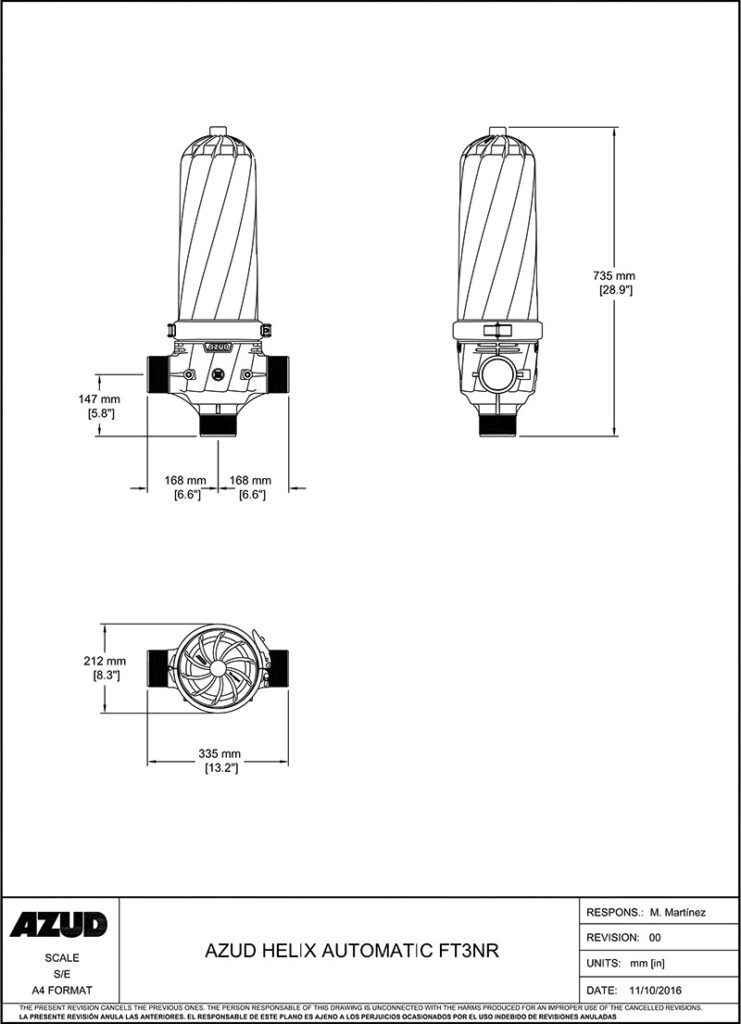

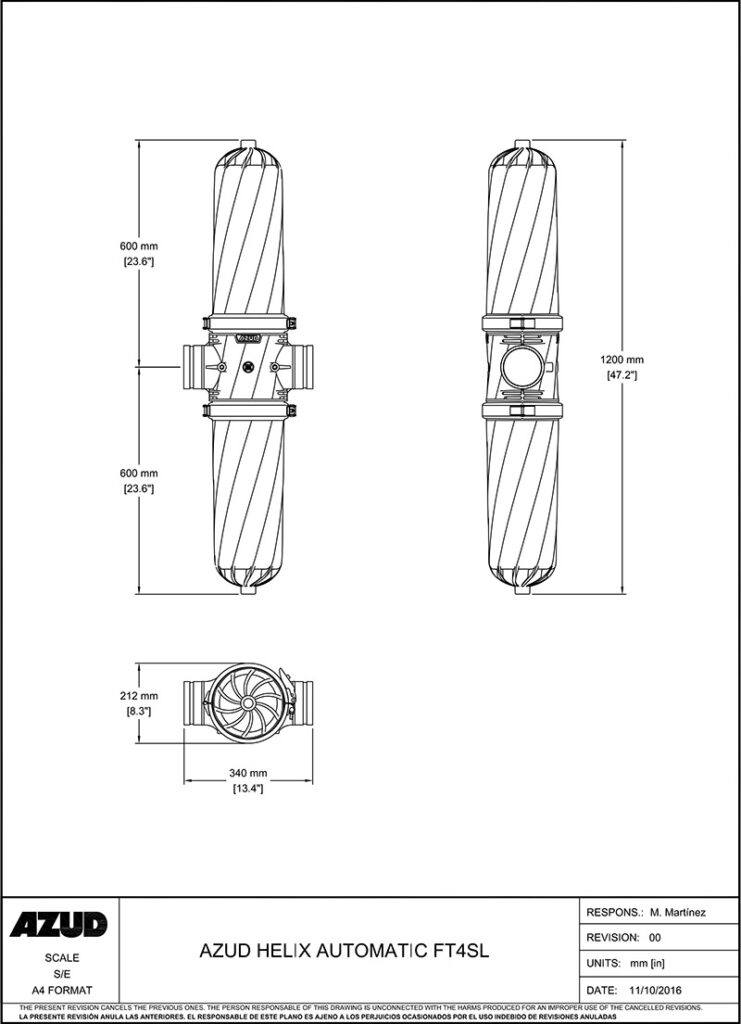

نقشه های فنی
